TI德州仪器 LTC6603 产品介绍
2026-04-14
0次
说明
- 保证相位和增益匹配规格
- 可编程带宽 (BW) 高达 2.5MHz
- 可编程增益 (0dB/6dB/12dB/24dB)
- 9 阶线性相位响应
- 差分、轨至轨输入和输出
- 低噪声：-145dBm/Hz (参考于输入)
- 低失真：-75dBc (在200kHz)
- 简单的引脚编程或 SPI 接口
- 可利用一个外部电阻器来设定最大速率/功率
- 工作电压范围：2.7V 至 3.6V
- 输入范围从 0V 至 5.5V

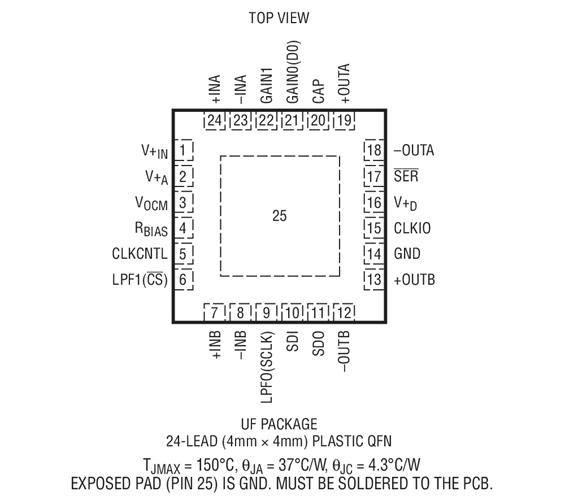

- 4mm x 4mm QFN 封装
特性

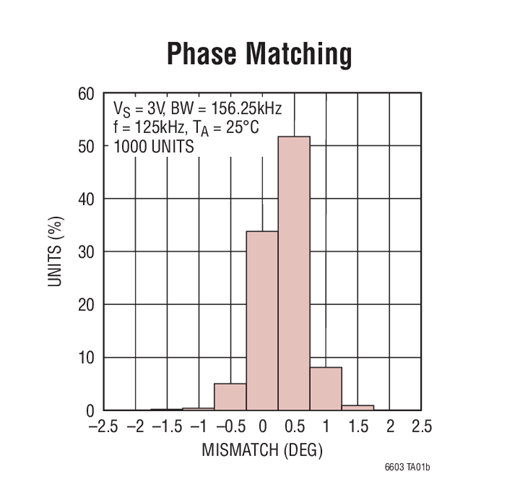

LTC®6603 是一款双通道、匹配、可编程低通滤波器，适用于通信接收器和发送器。LTC6603 的选择性，再加上其线性相位、相位匹配和动态范围，使其适合于许多通信系统中的滤波处理。凭借通道之间的 1.5° 相位匹配精度，LTC6603 可以在那些需要匹配滤波器对的应用 (例如：收发器 I 和 Q 通道) 中使用。此外，差分输入和输出还提供了一个适合于大多数通信系统的简单接口。
采样数据滤波器不需要使用一个外部时钟，而且其截止频率可以采用单个外部电阻器来设定 (准确度达 3.5% 或更高)。该外部电阻器负责设置一个内部振荡器，这个振荡器在应用于滤波器网络之前便被分频。这使得对于每个外部电阻器阻值可以获得多达 3 种截止频率，从而允许在一个超过 6 个倍频程的范围内设置截止频率。或者，也可以利用一个外部时钟来设定滤波器截止频率。滤波器增益也可被设置为 1、2、4 或 16。
LTC6603 具有一种可通过串行接口来设置的低功率停机模式，并采用 24 引脚 4mm x 4mm QFN 封装。
应用
- 小型/低成本基站：
- IDEN、PHS、TD-SCDMA、CDMA2000、WCDMA、UMTS
- 低成本转发器、无线链路和调制解调器
- 802.11x 接收器
- JTRS (联合战术无线电系统)
