TI德州仪器 MAX2067 产品介绍

2026-04-14 0次

说明

50MHz至1000MHz RF频率范围
引脚兼容系列包括
- MAX2065 (模拟/数字VGA)
- MAX2066 (数字VGA)
+21.9dB (典型值)最大增益
100MHz带宽内保持0.5dB的增益平坦度
31dB增益范围
内置DAC用于模拟衰减控制
出色的线性特性(放大器配置为最后一级)
- +43dBm OIP3
- +66dBm OIP2
- 输出1dB压缩点为+19dBm
- -70dBc HD2
- -87dBc HD3
4dB典型噪声系数(NF)
+5V单电源供电(可选择+3.3V单电源供电)
外部电流设置电阻，提供降低功耗/降低性能的工作模式

特性

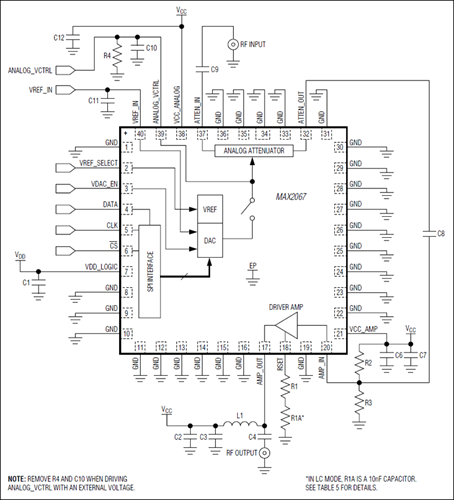

MAX2067高线性度、模拟调节可变增益放大器(VGA)是采用SiGe BiCMOS工艺的单芯片衰减器和放大器，针对50MHz至1000MHz频率范围的50Ω系统而设计(参见数据资料中的典型应用电路)。利用外部电压或通过SPI™兼容接口控制片上8位DAC实现衰减器模拟调节。

因为每一级电路都具有RF输入和RF输出，通过适当配置可以优化NF (放大器配置为第一级)或OIP3 (放大器配置为最后一级)。该器件还包含具有22dB增益的放大器(放大器本身)，增益最大时NF为4dB (包括衰减器的插入损耗)，并提供+43dBm的高OIP3。这些特性使得MAX2067能够为众多接收器和发射器提供一个理想的VGA。

此外，MAX2067采用+5V单电源供电时，具有最优的性能。工作在+3.3V单电源时，性能指标略有降低，可以调节偏置电压在电流损耗和线性度方面进行折中。器件采用紧凑、带裸焊盘的40引脚、薄型QFN封装(6mm x 6mm)，工作在扩展级温度范围(T_C = -40°C至+85°C)。

应用
