说明

特性

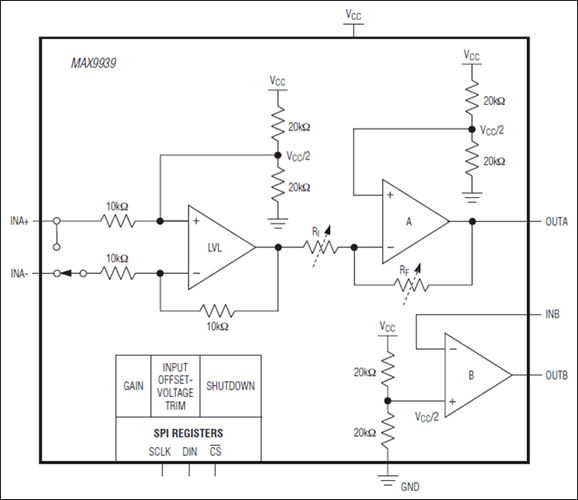

MAX9939为通用、差分输入可编程增益放大器(PGA)，可理想动态变化范围较宽的信号调理，例如电动机电流检测、医疗设备以及声纳数据采集等应用。该器件可通过SPI接口在0.2V/V至157V/V范围内设置差分增益、输入失调电压补偿以及输出放大器，可配置为高阶有源滤波器或提供一路差分输出。

PGA经过优化用于宽带应用，增益可设置为0.2V/V、1V/V、10V/V、20V/V、30V/V、40V/V、 60V/V、80V/V、119V/V和157V/V。精确的电阻匹配提供极低的增益温漂和极高的CMRR。尽管MAX9939采用2.9V至5.5V的V_CC单电源供电，但由于使用了输入电平转换放大器，所以可处理低于、高于地电位的信号。此外，输入端具有±16V保护，允许器件承受故障条件及超范围的信号。

输出放大器优化于宽频带和低偏置电流，理想用于多级反馈有源滤波器拓扑，可提供比Sallen-Key结构滤波器更高的Q值和阻带衰减。

MAX9939在5V供电下消耗3.4mA静态电流，带有软件可设置的关断模式，使电源电流降至13µA。MAX9939采用10引脚µMAX封装，工作在-40°C至+125°C汽车级温度范围。

应用

• 放大
• 差分至单端转换
• 差分输入、差分输出信号
• 医疗信号调理
• 传感器接口与信号处理
• 无速度传感器电机控制
• 声纳及通用数据采集
