TI德州仪器 HMC694-Die 产品介绍
2026-04-14
0次
说明
- 宽增益控制范围： 23 dB
- 单控制电压
- 输出IP3（最大增益）： +30 dBm
- 输出P1dB： +22 dBm
- 无需外部匹配
- 裸片尺寸： 2.26 x 0.97 x 0.1 mm
特性

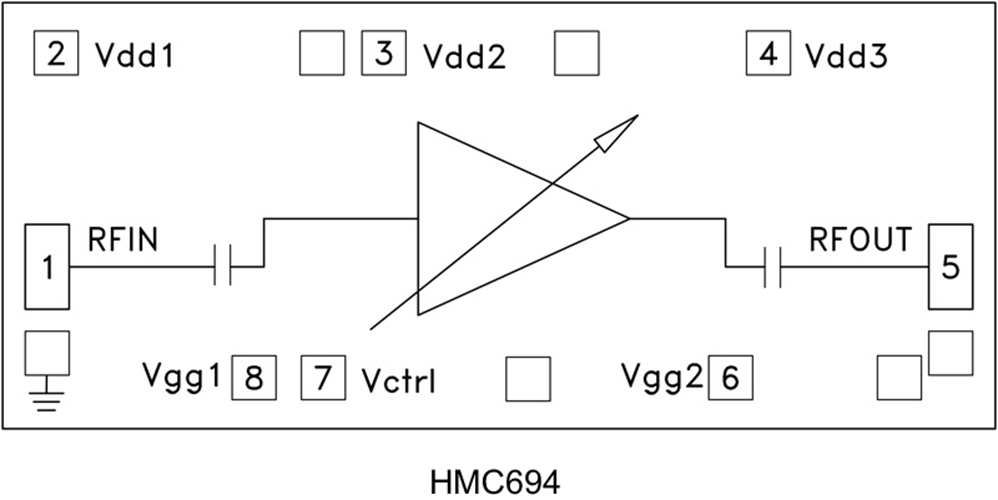

HMC694是一款GaAs MMIC PHEMT模拟可变增益放大器裸片，工作频率范围为6至17 GHz。 该放大器适合微波无线电应用，提供高达24 dB增益、22 dBm输出P1dB、30 dBm输出IP3（最大增益时），同时在+5V电源下功耗仅为170 mA。 提供栅极偏置(Vctrl)使可变增益控制高达23 dB。 HMC694在6至17 GHz范围内的增益平坦度非常出色，因而适合EW、ECM和雷达应用。
由于尺寸较小且无需外部匹配，HMC694可轻松集成到多芯片模块(MCM)中。 数据均通过50 Ω测试夹具中的芯片获取，通过直径为0.025 mm (1 mil)、最小长度为0.31 mm (12 mil)的线焊连接。
应用
- 点对点无线电
- 点对多点无线电
- EW和 ECM
- X频段雷达
- 测试设备
