TI德州仪器_MAX2058_产品介绍

TI德州仪器 MAX2058 产品介绍

2026-04-14 0次

说明

+32.3dBm典型输出IP3
+19dBm典型输出1dB压缩点
700MHz至1200MHz RF频率范围
1800MHz至2200MHz RF范围(MAX2059)
10.5dB典型的小信号增益
包括两个独立的31dB衰减器级，总体增益范围62dB，每级1dB
3线SPI™/MICROWIRE™兼容
实现Tx/Rx自诊断的集成环回混频器
+5V单电源
通过外部电流设置电阻升级驱动功率
可提供无铅封装

特性

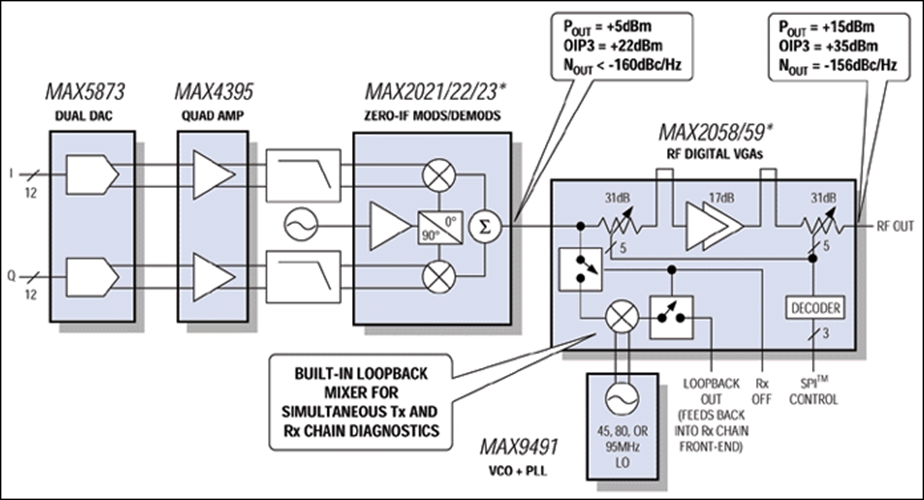

高线性度数字可变增益放大器(DVGA) MAX2058可提供62dB总增益范围，分别具有+32.3dBm和+19dBm的典型输出IP3和P1dB。器件可理想用于多种应用场合，包括便携式RFID阅读器，以及单和多载波700MHz至1200MHz GSM/EDGE，cdma2000®，WCDMA和iDEN®基站。MAX2058具有极高的元件集成度，包括5位、31dB数字衰减器、两级驱动放大器，一路环回混频器和一个控制衰减的串行接口。

MAX2058与1800MHz至2200MHz DVGA MAX2059引脚兼容，从而使用于两种频率波段的通用PCB布线，在应用中设计更加容易。

MAX2058为裸露焊盘的40引脚薄型QFN封装。电气特性的温度范围推荐为-40°C至+85°C。

应用
