说明

4 位数字控制式 8 阶低通滤波器

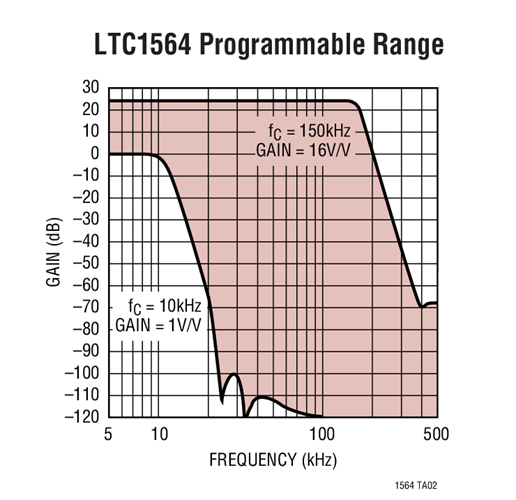

- f_CUTOFF可调范围从 10kHz 至 150kHz (以 10kHz 步进)
4 位数字控制式可编程增益放大器
- G = 1 至 16 (以 1V/V 步进)
小型 16 引脚 SSOP 封装
无外部组件
122dB 总系统动态范围
轨至轨输入和输出范围
2.7V 至 10V 工作电压范围
低噪声静音模式
低功率停机模式

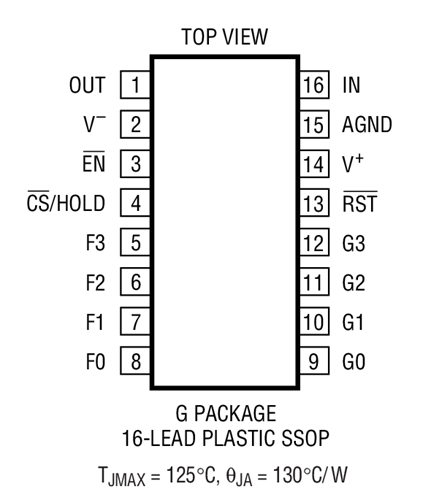

采用 16 引脚塑料 SSOP 封装



特性

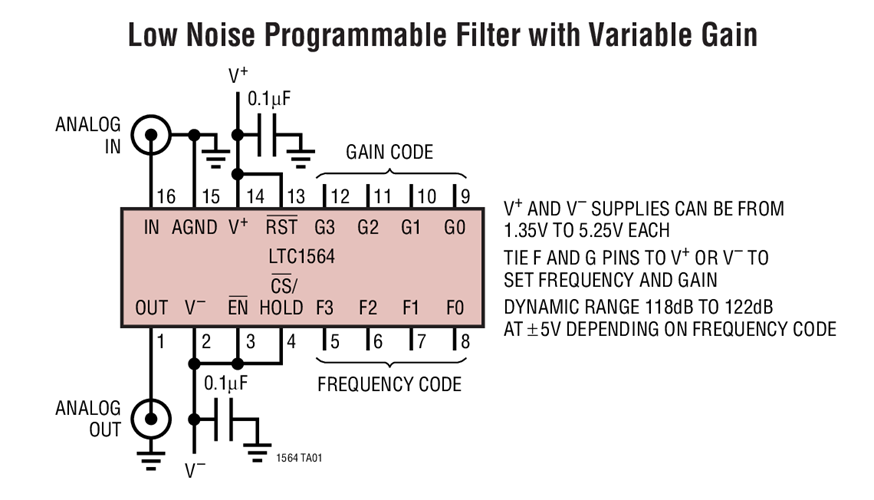

LTC^®1564 是一款新型连续时间滤波器，适用于抗混叠、重构和其他频带限制应用。使用该器件无需具备其他模拟组件或滤波器专门知识。LTC1564 具有一个模拟输入引脚和一个模拟输出引脚。截止频率 (f_C) 和增益是可编程的，而低通滤波器响应的形状则是固定的。一个锁存数字接口负责存储 f_C和增益设定值，也可绕开此接口以直接由引脚进行控制。LTC1564 的工作电压范围为 2.7V 至 10V 总值 (单电源或分离型电源)，其采用 16 引脚表面贴装型封装

LTC1564 是一款具有两个阻带陷波的轨至轨高分辨率 8 阶低通滤波器，可在 2.5 倍的通带截止频率 f_C 下提供大约 100dB 的衰减 (针对 DSP 前端的一项事实标准)。低电平或可变电平信号可利用内置可变增益进行归一化，当采用一个 ±5V 电源时，对于 122dB (20 个等效位，采用 20kHz f_C) 和 118dB (在 100kHz f_C) 的典型动态范围 (最大信号电平至最小噪声之差)，这可通过提升增益来降低输入参考噪声。

其他频率响应形状可根据客户的要求提供。请与凌力尔特 (现隶属 ADI) 联系。
