TI德州仪器 LTC6754 产品介绍
2026-04-14
0次
说明
- 低传播延迟：1.8ns (典型值)
- 低过驱动离散：典型值为 1ns (10mV 至 125mV 过驱动)
- 高切换速率：890Mbps (典型值)
- LVDS 兼容型输出级
- 轨至轨输入扩展至超过两个电源轨
- 低静态电流：13.4mA
- 电源范围：2.4V 至 5.25V
- LTC6754 系列内的特点：
- 独立的输入和输出电源
- 用于降低功率的停机引脚
- 输出闭锁和可调迟滞

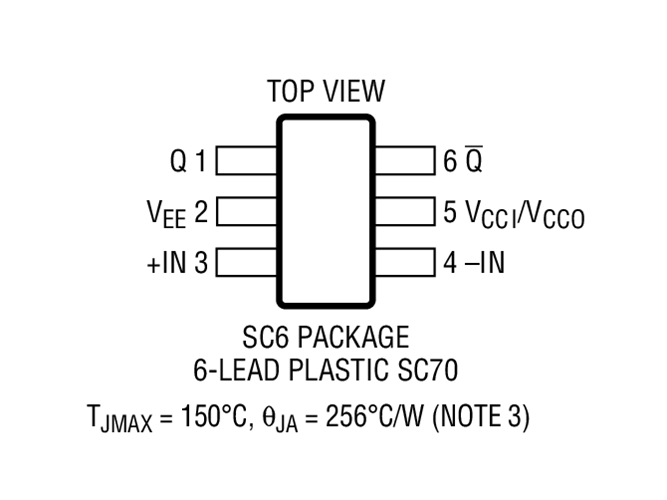

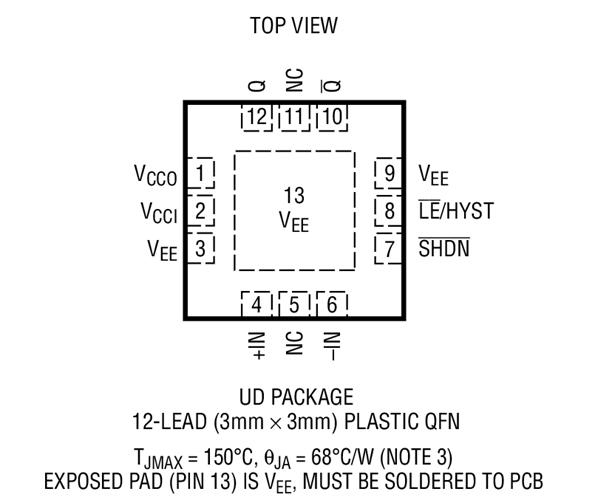

- SC70 封装和 3mm x 3mm QFN 封装
特性
LTC®6754 是一款具 LVDS 兼容型输出的高速轨至轨比较器。LTC6754 拥有 1.8ns 的传播延迟、仅 1ns 的离散 (10mV 至 125mV 过驱动) 和一个高达 890Mbps 的切换速率。
LTC6754 具有轨至轨输出，并将采用 2.4V 至 5.25V 的工作电源。对于 QFN 封装器件，LVDS 输出利用一个分离电源来运作，从而在输入和输出电路之间提供了隔离，并可实现逻辑电平转换。
在停机模式中，功率从 13.4mA 降至 1.1mA 以下，而且比较器能在 120ns 内唤醒。
LTC6754 包括 4.5mV 迟滞以较大限度地抑制不稳定性。对于 QFN 封装器件，可使用一个单独的引脚把迟滞设定在 0mV (关闭状态) 至高达 40mV 之间。另外，QFN 封装版本还具备输出闭锁功能，以提供快速捕获比较器状态的能力。
仅 1.8ns 的离散与 1.8ns 的卓越传播延迟指标相组合，使得这款器件成为定时关键型应用的优质选择。同样，890Mbps 的切换速率和 1.5psRMS (200mVP-P、245.76MHz 输入) 的低抖动特性则使 LTC6754 非常适合于高频线路驱动器和时钟恢复电路。
应用
- 时钟和数据恢复
- 电平转换
- 高速数据采集系统
- 窗口比较器

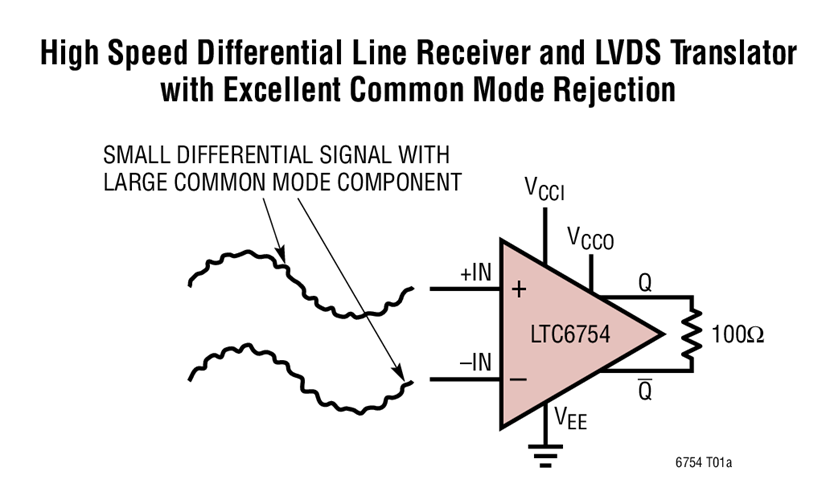

- 高速线路接收器
- 时域反射计
- 飞行时间测量
- 电缆驱动器
