TI德州仪器 AD8465 产品介绍

2026-04-14 0次

说明

额定轨到轨电压V_CCI = 2.5 V至5.5 V
输入共模电压范围：−0.2 V至V_CCI + 0.2 V
低突波LVDS-兼容输出级
传播延迟：1.6 ns

功耗：37 mW (2.5 V)
关断引脚
单引脚控制实现可编程迟滞与锁存功能
电源抑制：> 60 dB
工作温度：−40°C至+125°C

特性

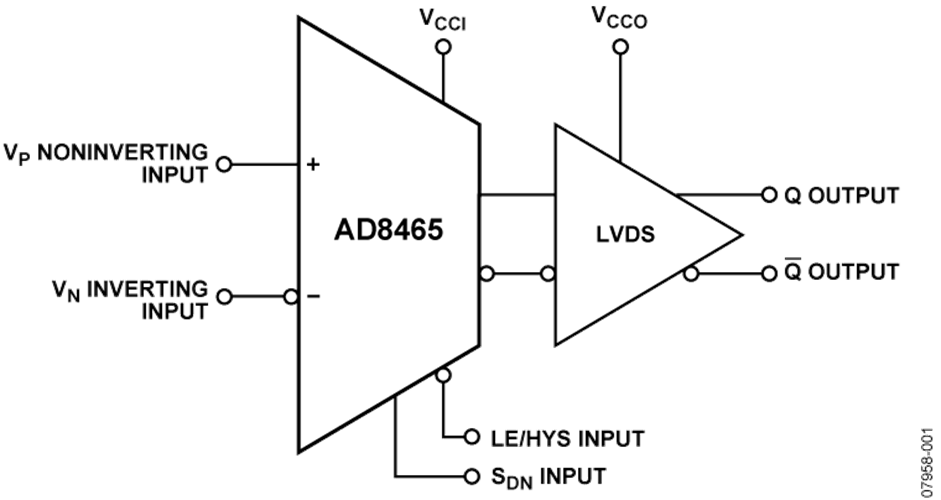

AD8465是一款极快型比较器，采用ADI的专有XFCB2工艺制造。它具有极其丰富多样的功能特性，并且易于使用，具体包括：输入范围从V_EE − 0.5 V 至 V_CCI + 0.2 V, 低噪声，LVDS兼容输出驱动器，以及带可调迟滞功能的TTL/CMOS锁存输入和/或关断输入。该器件的传播延迟为1.6 ns，均方根(RMS)随机抖动(RJ)为1 ps。过驱与压摆率消散的典型值均小于50 ps。

这款器件提供灵活的电源方案：可采用2.5 V单正电源供电，输入信号范围为−0.5 V至+2.7 V；也可采用最高5.5 V正电源供电，输入信号范围为−0.5 V至+5.7 V。当采用独立的输入/输出电源、无顺序限制时，它还支持宽输入信号范围，同时功耗大大降低。

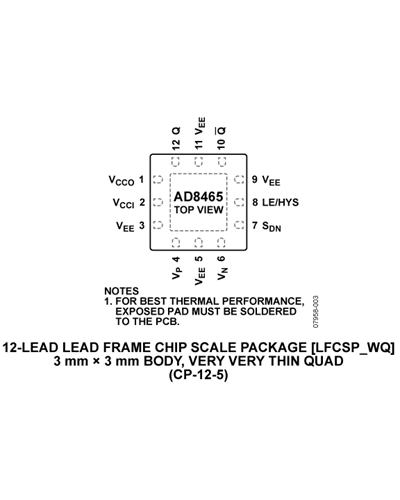

LVDS兼容输出级旨在驱动任何标准LVDS输入。比较器输入级提供鲁棒的较大输入过驱保护；当输入超过有效输入信号范围时，输出不会反相。通过独特的单引脚控制选项，还可提供高速锁存和可编程迟滞特性。AD8465提供12引脚LFCSP封装。
应用

高速仪器仪表

时钟与数据信号恢复

逻辑电平转换

脉冲波谱

高速线路接收机

阈值检测

峰值和零交越检波器

高速触发器电路

脉冲宽度调制器

电流/电压控制振荡器
