说明

特性

ADCMP609是一款快速比较器，采用ADI公司的专有XFCB2工艺制造。这款比较器具有极其丰富多样的功能特性，并且易于使用，具体包括：输入范围从V _EE − 0.2 V至V_CC + 0.2 V，低噪声，TTL-/CMOS-兼容输出驱动器，以及可调迟滞功能和/或关断输入。

在电源电流典型值为500 µA时，该器件提供40 ns传播延迟、10 mV过驱性能，可驱动15 pF负载。

这款器件提供灵活的电源方案：可采用+2.5 V单正电源供电时，输入信号范围为-0.2 V至+3.0 V；也可采用最高+5.5 V正电源供电，输入信号范围为-0.2 V至+5.7 V。

TTL-/CMOS-兼容输出级旨在以全部额定定时特性驱动最高15 pF电容；当增加额外电容时，输出级性能以线性方式适度降低。比较器输入级提供鲁棒的较大输入过驱保护；当输入超过有效输入信号范围时，输出不会反相。该器件还具有可编程迟滞特性。

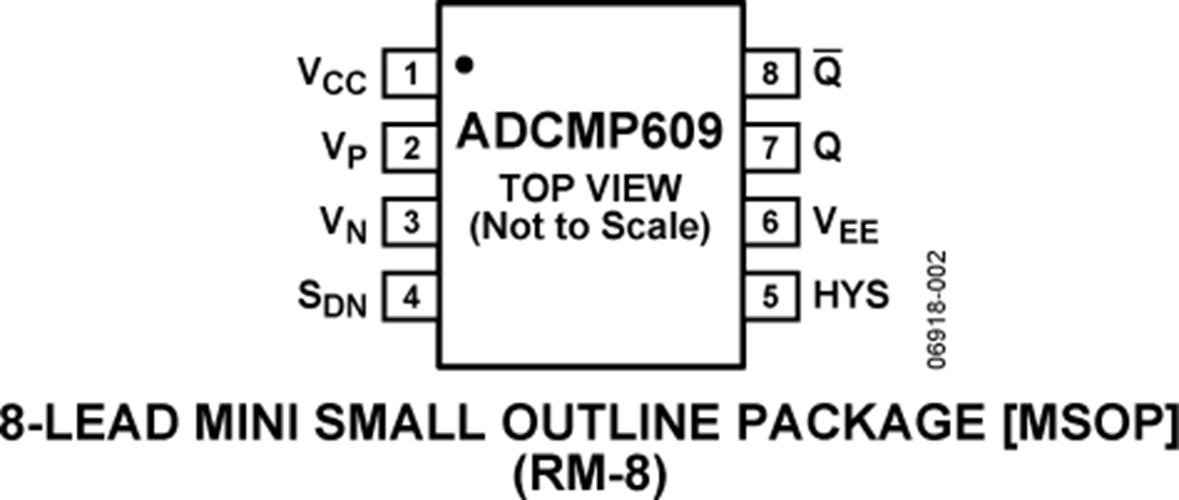

ADCMP609采用8引脚MSOP封装，提供关断引脚和迟滞控制特性。

应用

数据手册, Rev. A, 8/07
