TI德州仪器 ADCMP608 产品介绍

2026-04-14 0次

说明

额定轨到轨电压V_CC：2.5 V至5.5 V
输入共模电压范围：−0.2 V至V_CC + 0.2 V
低突波CMOS-/TTL-兼容输出级
传播延迟：40 ns

低功耗：1 mW (2.5 V)
关断引脚
电源抑制：>60 dB
工作温度：-40°C至+125°C

特性

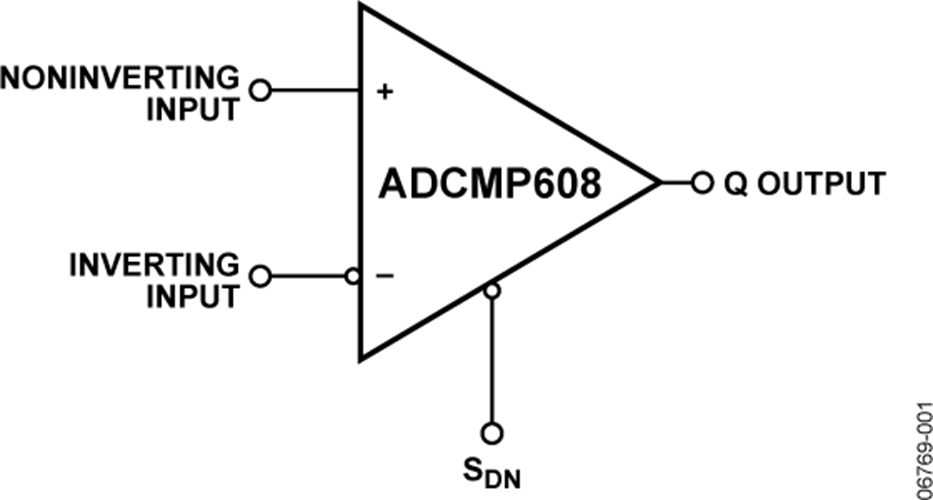

ADCMP608是一款快速比较器，采用ADI公司的专有XFCB2工艺制造。这款比较器具有极其丰富多样的功能特性，并且易于使用，具体包括：输入范围从V _EE − 0.2 V至V_CC + 0.2 V，低噪声，TTL-/CMOS-兼容输出驱动器，以及关断输入。在电源电流典型值为500 µA时，该器件提供40 ns传播延迟、10 mV过驱性能，可驱动15 pF负载。

这款器件提供灵活的电源方案：可采用+2.5 V单正电源供电，输入信号范围为-0.2 V至+2.7 V；也可采用最高+5.5 V正电源供电，输入信号范围为-0.2 V至+5.7 V。

TTL-/CMOS-兼容输出级旨在以全部额定定时特性驱动最高15 pF电容；当增加额外电容时，输出级性能以线性方式适度降低。比较器输入级提供鲁棒的较大输入过驱保护；当输入超过有效输入信号范围时，输出不会反相。

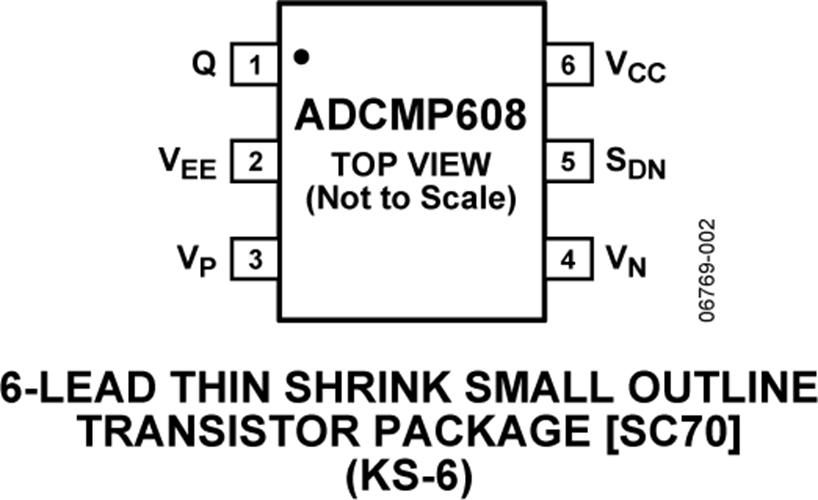

ADCMP608采用6引脚小型SC70封装，提供单端输出和关断引脚。

应用

高速仪器仪表

时钟与数据信号恢复

逻辑电平转换

高速线路接收机

阈值检波

峰值和零交越检波器

高速触发器电路

脉冲宽度调制器
