TI德州仪器 ADCMP605 产品介绍
2026-04-14
0次
说明
- 额定轨到轨电压VCCI：2.5 V至5.5 V
- 输入共模电压范围：−0.2 V至VCCI+ 0.2 V
- 低突波LVDS-兼容输出级
- 传播延迟：1.6 ns
- 功耗：37 mW (2.5 V)
- 关断引脚
- 单引脚控制实现可编程迟滞与锁存功能
- 电源抑制：>60 dB
- 工作温度：-40°C至+125°C
特性

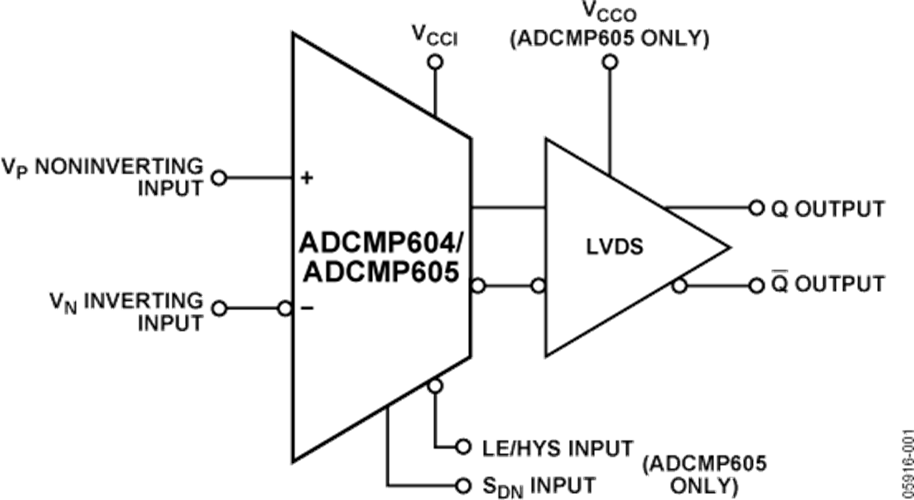

ADCMP604/ADCMP605均为极快型比较器，采用ADI公司的专有XFCB2工艺制造。这些比较器具有极其丰富多样的功能特性，并且易于使用，具体包括：输入范围从VEE − 0.5 V至VCCI + 0.2 V，低噪声LVDS-兼容输出驱动器，以及带可调迟滞功能的TTL/CMOS锁存输入和/或关断输入。
两款器件的传播延迟均为1.5 ns，均方根(RMS)随机抖动(RJ)为1 ps。过驱与压摆率消散的典型值均小于50 ps。这些器件均提供灵活的电源方案：可采用2.5 V单正电源供电，输入信号范围为-0.5 V至+2.7 V；也可采用最高5.5 V正电源供电，输入信号范围为-0.5 V至+5.7 V。当采用独立的输入/输出电源、无顺序限制时，ADCMP605还支持宽输入信号范围，同时功耗大大降低。
LVDS-兼容输出级旨在驱动任何标准LVDS输入。比较器输入级提供鲁棒的较大输入过驱保护；当输入超过有效输入信号范围时，输出不会反相。通过独特的单引脚控制选项，还可提供高速锁存和可编程迟滞特性。
ADCMP604采用6引脚SC70封装；ADCMP605采用12引脚LFCSP封装。
应用
数据手册, Rev. A, 8/07
