TI德州仪器 ADCMP581 产品介绍

2026-04-14 0次

说明

传播延迟：180 ps
过驱与压摆率消散：25 ps
等效输入上升时间带宽：8 GHz
脉冲宽度：100 ps(最小值)
典型输出上升/下降：37 ps
确定性抖动(DJ)：10 ps

随机抖动(RJ)：200 fs
输入范围：−2 V至+3 V(+5 V/−5 V电源)
两个输入引脚上均有片内端电极
电阻可编程迟滞
差分锁存控制
电源抑制：>70 dB

特性

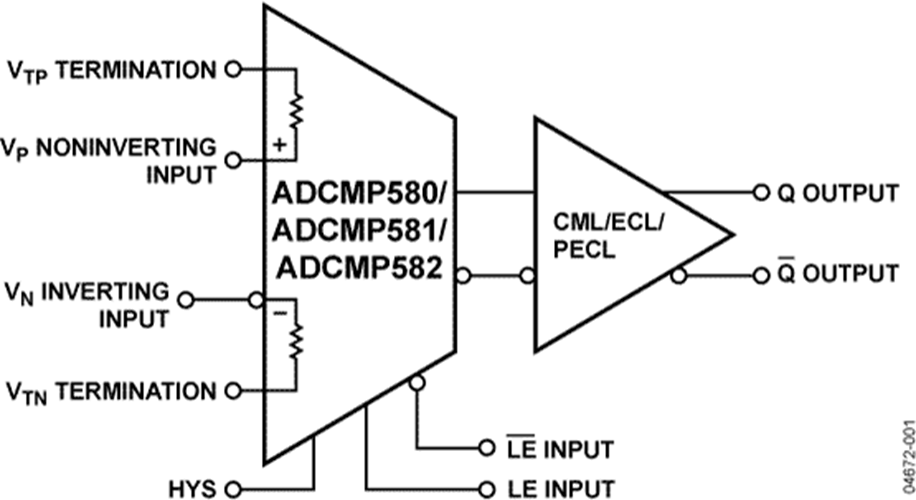

ADCMP580/ADCMP581/ADCMP582均为超快型电压比较器，采用ADI公司的专有XFCB3硅锗(SiGe)双极性工艺制造。ADCMP580内置CML输出驱动器，ADCMP581内置小摆幅ECL(负ECL)输出驱动器，ADCMP582内置小摆幅PECL(正ECL)输出驱动器。

所有三款器件的传播延迟均为180 ps，最小脉冲宽度为100 ps，适用于10 Gbps工作环境，随机抖动(RJ)为200 fs。过驱与压摆率消散的典型值均小于15 ps。

±5 V电源可实现−2 V至+3 V宽输入范围，逻辑电平以CML/NECL/PECL输出为基准。输入具有50Ω片内端接电阻；对于要求高阻抗输入的应用，这些电阻还可以保持断开(在个别引脚上)。

CML输出级旨在将400 mV直接驱动至端接于地的50Ω传输线路中。NECL输出级旨在将400 mV直接驱动至端接于−2 V的50Ω传输线路中。PECL输出级旨在将400 mV直接驱动至端接于V_CCO − 2 V的50Ω传输线路中。这些器件还具有高速锁存和可编程迟滞特性。差分锁存输入控制同样用50Ω电阻端接于独立的V_TT引脚，以便与CML、ECL或PECL逻辑实现接口。

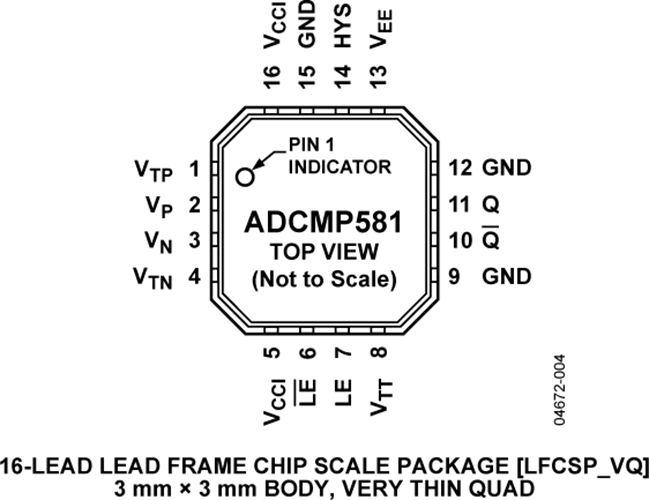

ADCMP580/ADCMP581/ADCMP582采用16引脚LFCSP_VQ封装。

应用

自动测试设备(ATE)

高速仪器仪表

脉冲波谱

医疗成像与诊断

高速线路接收机

阈值检波

峰值和零交叉检波器

高速触发器电路

时钟与数据信号恢复

数据手册, Rev. A, 8/07
