TI德州仪器 ADCMP573 产品介绍
2026-04-14
0次
说明
- 3.3 V/5.2 V单电源供电
- 传播延迟：150 ps
- 过驱与压摆率消散：15 ps
- 等效输入上升时间带宽：8 GHz
- 脉冲宽度：80 ps(最小值)
- 典型输出上升/下降：35 ps
- 确定性抖动(DJ)：10 ps
- 随机抖动(RJ)：200 fs
- 两个输入引脚上均有片内端电极
- 鲁棒的输入保护，输出不会反相
- 电阻可编程迟滞
- 差分锁存控制
特性

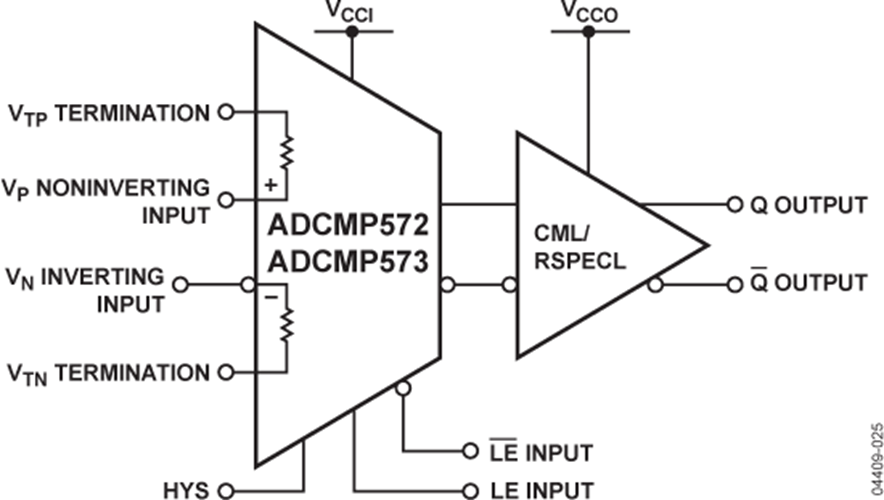

ADCMP572/ADCMP573均为超快型比较器，采用ADI公司的专有XFCB3硅锗(SiGe)双极性工艺制造。ADCMP572内置CML输出驱动器，ADCMP573则内置小摆幅PECL (RSPECL)输出驱动器。
两款器件的传播延迟均为150 ps，最小脉冲宽度为100 ps，适用于10 Gbps工作环境，均方根(RMS)随机抖动(RJ)为200 fs。过驱与压摆率消散的典型值小于15 ps。
这些器件均提供灵活的电源方案：既可采用+3.3 V单正电源供电，输入信号范围为-0.2 V至+1.2 V；也可采用分离的输入/输出电源，以支持更宽的-0.2 V至+3.2 V输入信号范围及独立的输出电平范围。两路输入上均提供50 Ω片内端接电阻；对于要求高阻抗输入的应用，电阻还可以保持断开（在个别引脚上）。

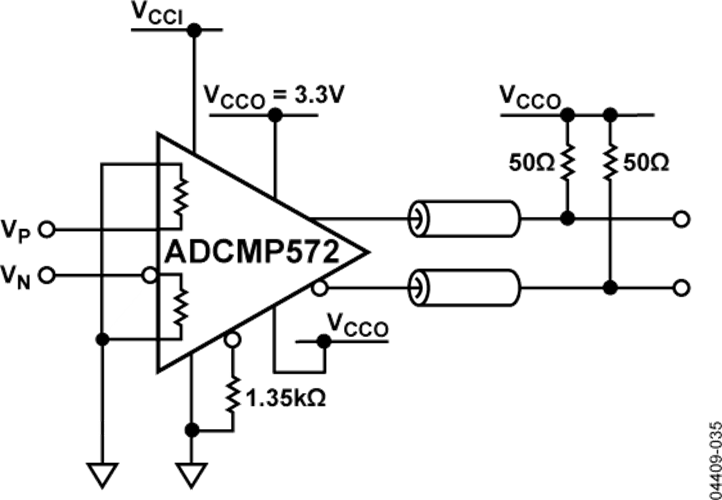

CML输出级旨在将400 mV直接驱动至端接于3.3 V至5.2 V电压的50 Ω传输线路中。RSPECL输出级旨在将400 mV驱动至端接于VCCO - 2 V的50 Ω传输线路中，它与多种常用PECL逻辑系列兼容。比较器输入级提供鲁棒的较大输入过驱保护；当输入超过有效输入信号范围时，输出不会反相。这些器件还具有高速锁存和可编程迟滞特性。
ADCMP572/ADCMP573采用16引脚LFCSP封装。
