TI德州仪器 ADCMP567 产品介绍
2026-04-14
0次
说明
- 输入至输出传播延迟：250 ps
- 传播延迟消散：50 ps
- 差分PECL兼容输出
- 差分锁存控制
- 鲁棒的输入保护
- 输入共模范围：-2.0 V至+3.0 V
- 输入差分范围：±5 V
- ESD保护：>3 kV（HBM），>200 V（MM）
- 电源灵敏度：> 65 dB
- 脉冲宽度：200 ps（最小值）
- 等效输入上升时间带宽：5 GHz
- 典型输出上升/下降：165 ps
特性

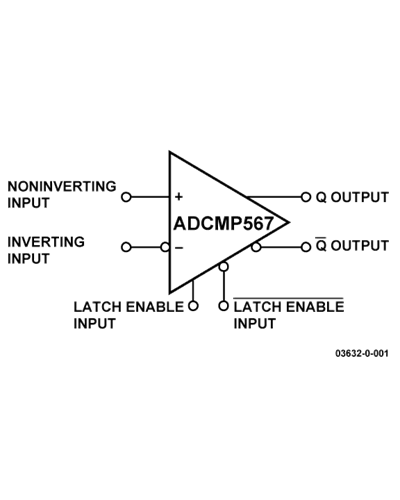

ADCMP567是一款超快型电压比较器，采用ADI公司的专有XFCB工艺制造。该器件的传输延迟为250 ps，过驱消散小于35 ps。过驱消散是对不同过驱条件下传输延迟差异的量度，它是高速比较器的一个特别重要的特性。
快速、高精度差分输入级使各种信号的传输延迟可以保持一致，共模范围为-2.0 V至+3.0 V。输出为互补数字信号，与PECL 10 K和10 KH逻辑系列完全兼容。这些输出提供充足的驱动电流，可直接驱动采用50 Ω电阻端接至VDD − 2 V的传输线路。上述器件还提供锁存输入，可采用跟踪、跟踪保持或采样保持工作模式。

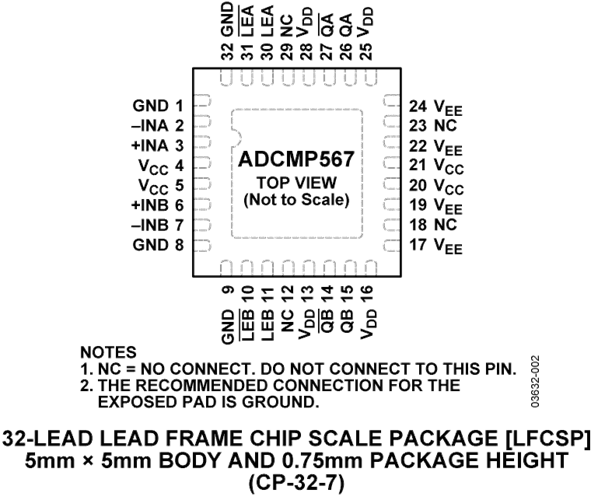

ADCMP567采用32引脚LFCSP封装。
应用
- 高速仪器仪表
- 示波分析仪与逻辑分析仪前端
窗口比较器 - 高速线路接收器和信号恢复
- 阈值检测
- 峰值检测
- 高速触发器
- 患者诊断
- 磁盘读取通道检测
- 手持式测试仪器
零交越检波器 - 时钟驱动器
- 自动测试设备
