说明

超低电源电流
- 0.85µA (MAX9019/MAX9020)
- 1.0µA (MAX9015A/MAX9016A)
- 1.2µA (MAX9017/MAX9018)
工作电压可低至1.8V
精度：V_OS < 5mV (最大)
内置1.236V ±1%基准(A级)
输入电压范围可超出电源摆幅200mV
CMOS推挽式输出，±6mA驱动能力(MAX9015/MAX9017/MAX9019)
漏极开路输出(MAX9016/MAX9018/MAX9020)
无撬杠电流转换
内部4mV滞回净化开关操作
过驱动输入时无相位反转
两种版本微型8引脚SOT23封装

特性

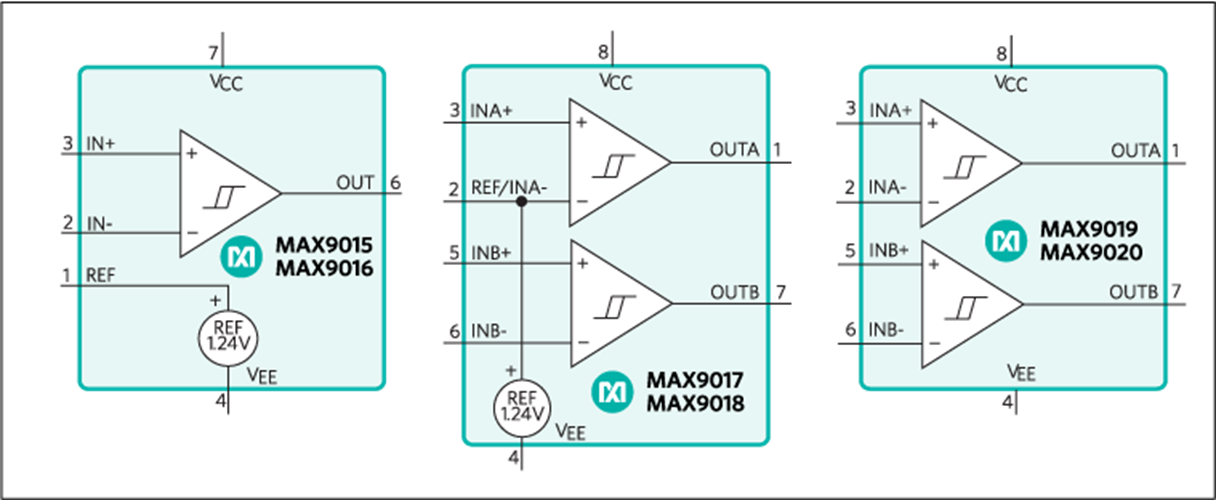

单路MAX9015/MAX9016和双路MAX9017–MAX9020纳安级功耗比较器采用小尺寸SOT23封装，提供Beyond-the-Rails™输入，工作电压可低至1.8V。A级封装内置1.236V ±1%的基准源，B级封装内置1.24V ±1.75%的基准。只需极低的电源电流：0.85µA (MAX9019/MAX9020)、1µA (MAX9015/MAX9016)或1.2µA (MAX9017/MAX9018)，使得MAX9015–MAX9020系列比较器非常适合2节电池监视/管理系统。

MAX9015–MAX9020独特的输出级设计可以限制转换过程的电源浪涌电流，消除了其它比较器中普遍存在的电源瞬态故障。这种设计还能够降低器件在动态条件下的功耗。MAX9015/MAX9017/MAX9019具有推挽式输出级，可以吸入或灌出电流。强大的内部输出驱动能力可以在6mA负载时提供满摆幅输出。MAX9016/MAX9018/MAX9020均具有漏极开路输出级，适合混合电压系统的设计。以上所有器件可提供超小型8引脚SOT23封装。

类似的SC70封装、单路比较器(含/不含基准源)请参阅MAX9117–MAX9120的数据资料。
