TI德州仪器 MAX9117 产品介绍

2026-04-14 0次

说明

小尺寸的SC70封装(SOT23的一半大小)
超低电源电流
- 每路350nA (MAX9119/MAX9120)
- 加基准每路比较器600nA (MAX9117/MAX9118)
工作电压可低至+1.6V
内置1.252V ±1.75%基准(MAX9117/MAX9118)
输入电压范围超出电源200mV
CMOS推挽式输出具有±5mA驱动能力(MAX9117/MAX9119)
另有开漏输出器件(MAX9118/MAX9120)
无短路切换
内部滞回实现干净切换
输入过驱动时输出不发生反相

特性

MAX9117–MAX9120纳安级功耗比较器采用小尺寸SC70封装，具有Beyond-the-Rails™输入，并保证工作于低至+1.6V。MAX9117/MAX9118带有片上1.252V ±1.75%基准，仅消耗极低的600nA电源电流，而MAX9119/MAX9120 (无基准)只需350nA的供电电流。这些特性使MAX9117–MAX9120系列比较器特别适合于2节电池的监视/管理。

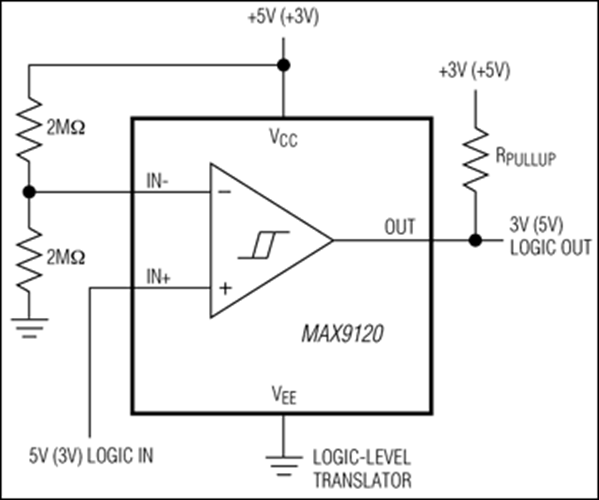

独特的输出级设计限制了输出切换时的电源电流浪涌，有效避免了电源扰动(常见于许多其他比较器)。这种设计同时也降低了器件的动态功耗。MAX9117/MAX9119具有推挽式输出级，可以吸收和源出电流。内部输出驱动器在推动5mA负载时能够达到满摆幅输出。MAX9118/MAX9120采用开漏输出级，适合于混合电压系统的设计。所有器件都可提供超小型5引脚SC70封装。
