说明

特性

MAX9691/MAX9692/MAX9693为超快ECL比较器，具有非常短的传播延迟。其设计保持了通常只有较慢比较器才具备的出色直流匹配特性。

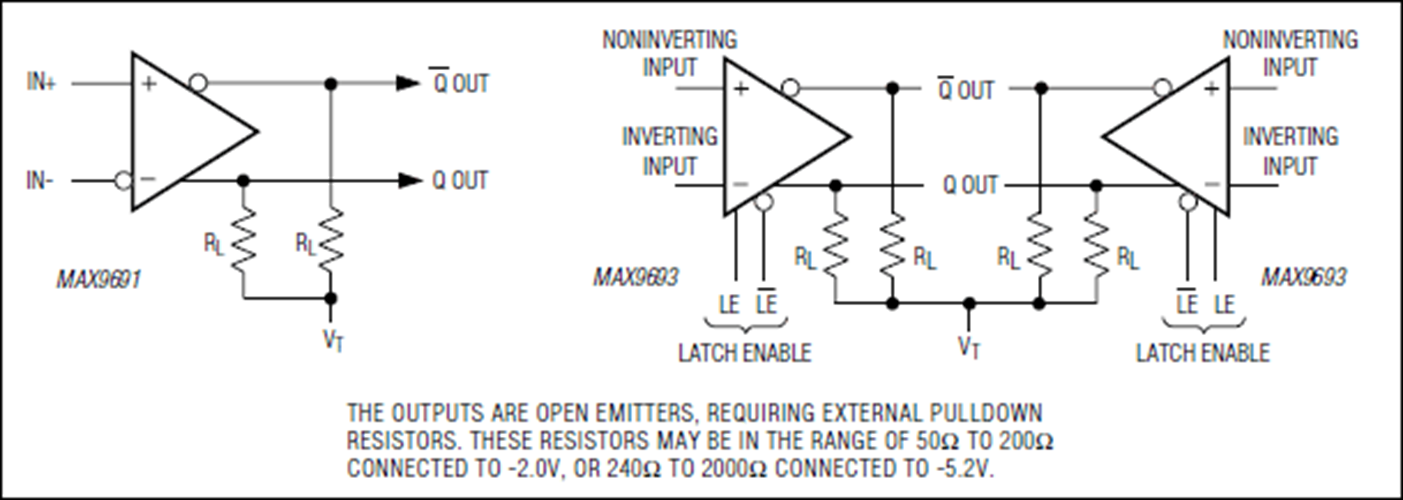

MAX9691/MAX9692/MAX9693具有差分输入和互补输出，与ECL逻辑电平完全兼容。输出电流电平能够驱动50Ω端接传输线。超快操作支持在超过600MHz的频率下进行信号处理。

MAX9692/MAX9693具有锁存使能(LE)功能，因此该比较器可用于采样保持模式。当LE为ECL高电平时，比较器正常工作。当LE被驱动为ECL低电平时，输出被强制进入明确的ECL逻辑状态，具体取决于锁存输入转换时的输入条件。如果两个比较器均未使用锁存使能功能，则相应的LE输入必须接地；配套的低电平有效LE输入必须连接到高ECL逻辑电平。

这些器件采用SO、QSOP和小型µMAX^®封装，以进一步节省空间。

应用

• 高速线路接收器
• 高速触发
• 峰值检波器
• 阈值检测器
