TI德州仪器 LT1714 产品介绍

2026-04-14 0次

说明

超快：
- 在 20mV 过驱动时为 7ns
- 在 5mV 过驱动时为 8.5ns
轨至轨输入
轨至轨互补型输出 (可兼容 TTL/CMOS)
规格在 2.7V、5V 和 ±5V 电源
低功率 (每个比较器)：5mA
输出锁存器
输入能够超过电源电压而不发生相位反转

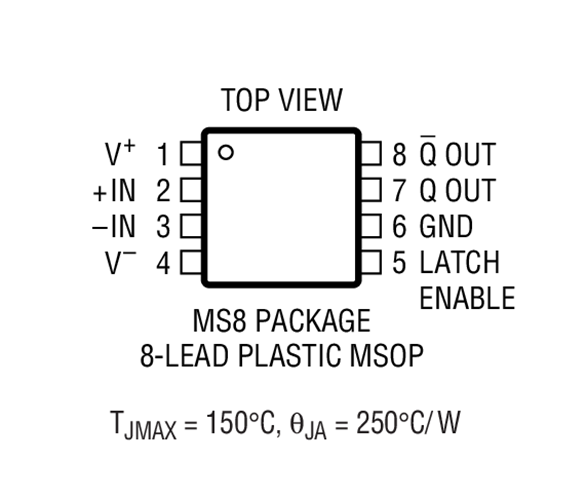

LT1713：8 引脚 MSOP 封装

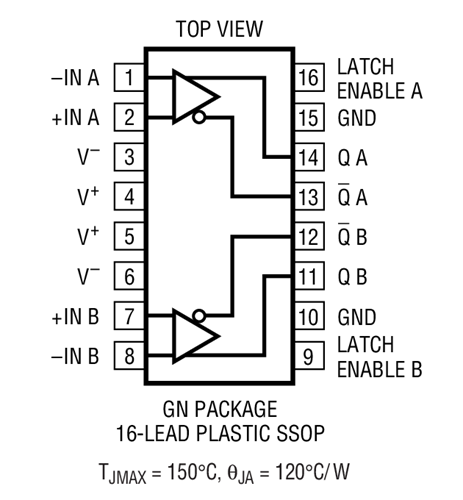

LT1714：16 引脚窄体 SSOP 封装

特性

LT^®1713 / LTC1714 是具有轨至轨输入、轨至轨互补型输出和一个输出锁存器的超快 (UltraFast^™) 7ns、单通道 / 双通道比较器。这两款器件专为 3V 和 5V 电源而优化，可在 2.4V 至 12V 的单电源电压范围内工作，或采用 ±2.4V 至 ±6V 的双电源供电运行。

LT1713 / LTC1714 专为在多种系统中提供易用性而设计。除了宽电源电压灵活性之外，轨至轨输入共模范围扩展至超过两个电源轨达 100mV，而且对于进一步超过电源轨扩展的输入，还为输出提供了针对相位反转的保护。另外，轨至轨输入可以被带到相反的电源轨，并不会造成输入电流的显著增加。轨至轨匹配互补型输出直接连接至 TTL 或 CMOS 逻辑电路，并能吸收 10mA (至 GND 的 0.5V 之内) 或供应 10mA (至 V+ 的 0.7V 之内)。

LT1713 / LT1714 具有可兼容 TTL/CMOS 的内部锁存器，用于在输出上保留输入数据。只要 LATCH 引脚保持高电平，该锁存器就保存数据。LATCH 引脚迟滞提供了针对缓慢移动或噪声锁存信号的保护作用。LT1713 采用 8 引脚 MSOP 封装。LT1714 采用 16 引脚窄体 SSOP 封装。
