TI德州仪器 MAX908 产品介绍

2026-04-14 0次

说明

传输延迟：40ns
每个比较器的电源电流为700µA (3.5mW)
4.5V至5.5V单电源供电（或±5V，仅MAX909）
宽输入范围包括地电压（或-5V，仅MAX909）
失调电压低至500µV
内部迟滞提供干净的切换操作
TTL兼容输出（MAX909的补充）
输入和输出短路保护
内部锁存器（仅MAX909）

特性

MAX907/MAX908/MAX909为双通道/四通道/单通道、高速、超低功耗电压比较器，可用于+5V单电源供电的系统；MAX909还接受±5V双电源。每个比较器的功耗仅为3.5mW，可实现40ns传播延迟（具有5mV输入过驱）。宽输入共模范围从地电压以下200mV（MAX909的负供电轨以下）扩展至正供电轨的1.5V范围内。

由于这些器件是微功耗高速比较器，采用+5V单电源供电并具有内置迟滞，因此在广泛的应用中取代了各种旧式比较器。MAX907/MAX908/MAX909输出与TTL兼容，无需外部上拉电路。所有输入和输出都可以连续短路至任一供电轨而不会损坏。这些易于使用的比较器具有内部迟滞，即使在器件由传送缓慢的输入信号驱动时也能确保干净的输出切换。

MAX909具有互补输出和输出锁存器。还提供了一个单独的电源引脚，用于将模拟输入范围扩展到低至-5V。

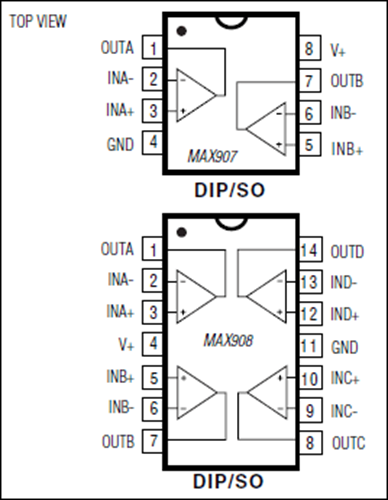

双通道MAX907和单通道MAX909采用8引脚DIP和SO封装，四通道MAX908采用14引脚DIP和SO封装。这些比较器非常适合需要兼顾高速、高精度和超低功耗的+5V单电源应用。
