ADL5315

量产

精密宽范围(3 nA - 3 mA)高端电流镜

TI德州仪器 ADL5315 产品介绍

2026-04-14 0次

说明

在60倍范围内精确镜像输入电流（1:1比例），支持低信号电平监控
线性度：1% (3 nA - 3 mA)
稳定的电流镜输入电压
使用内部基准电压源时，电压保持在低于电源1 V的水平；也可以从外部设置，以提供更大的设计灵活性

可调输入电流限制为相连光电二极管提供保护
2.7 V至8 V单电源供电

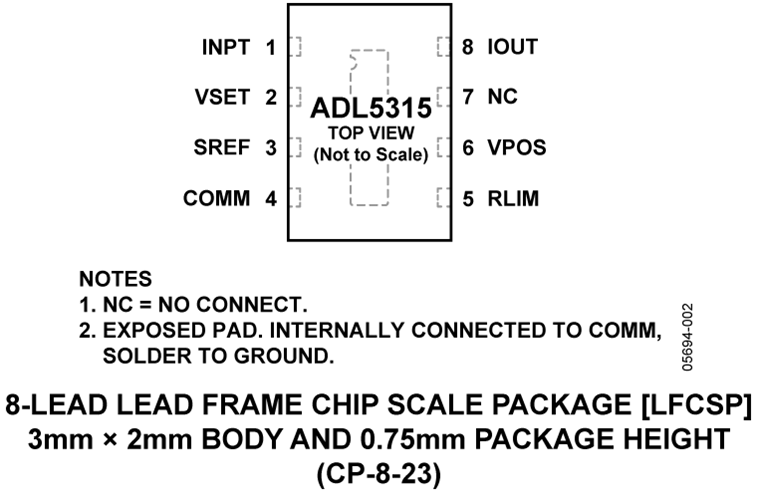

8引脚小型芯片级封装(LFCSP 2 mm × 3 mm)，可节省宝贵的电路板空间

特性

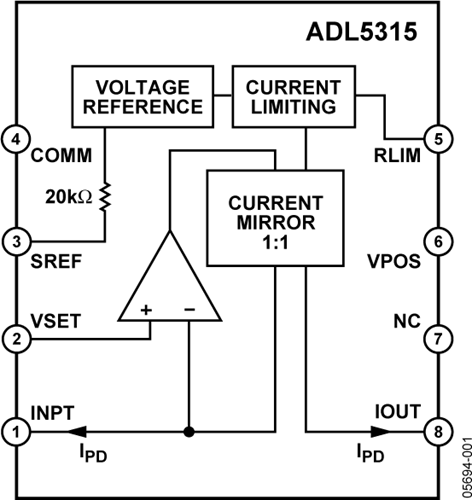

ADL5315是一款宽输入电流范围、精密高端电流镜，具有稳定且用户可调的输入电压。它最适合与PIN光电二极管一起使用，但其灵活性和宽工作范围也适合其它众多应用。该器件能够提供一种紧凑的解决方案，解决光功率监控器件（如对数放大器等）与PIN光电二极管阴极端接口这个颇具挑战性的难题。ADL5315以1:1比例在60倍范围内镜像阴极端电流，产生与所监控的基准电流具有精确比例关系的输出。光电流监控器竞争产品的镜像比例高得多，动态范围较窄，当输入电流极低时，无法产生比例输出；而分立解决方案则非常繁琐，并且可能需要更大的电路板空间。
