TI德州仪器 LTC1563-2 产品介绍

2026-04-14 0次

说明

极其简单易用 – 单个电阻值设定截止频率 (256Hz <>_C<>
极为灵活 – 不同的电阻值可提供带或不带增益的任意传递函数(256Hz < f_C<256kHz)
采用FilterCAD^™支持高达 360kHz 的截止频率
LTC1563-2：单位增益巴特沃斯 (Butterworth) 响应采用单个电阻值，不同的电阻值可提供带或不带增益的其他响应
LTC1563-3：单位增益贝塞尔 (Bessel) 响应采用单个电阻值，不同的电阻值可提供带或不带增益的其他响应
轨至轨输入和输出电压
采用单 3V (2.7V 最小值) 至 ±5V电源工作
低噪声：36μVRMS (对于 f_C= 25.6kHz)，60μVRMS (对于 f_C= 256kHz)
f_C准确度 < ±2%="">
DC 偏移 <>
可级联以形成 8 阶低通滤波器

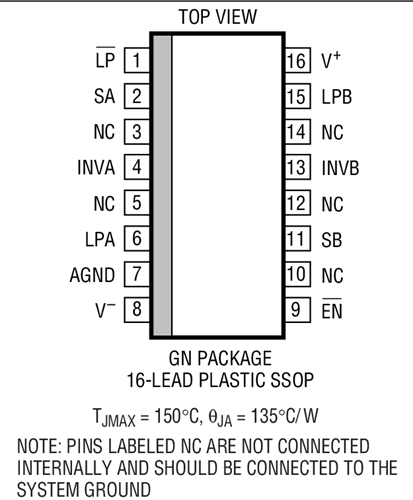

采用窄体 SSOP-16 封装

    

特性

LTC^®1563-2 / LTC1563-3 是一个极为简单易用的有源 RC 低通滤波器系列，其具有轨至轨输入和输出以及低 DC 偏移，适用于分辨率高达 16 位的系统。LTC1563-2 采用单个电阻值提供单位增益 Butterworth 响应。LTC1563-3 采用单个电阻值提供单位增益 Bessel 响应。这些器件的专有架构提供了一种简单的电阻计算：

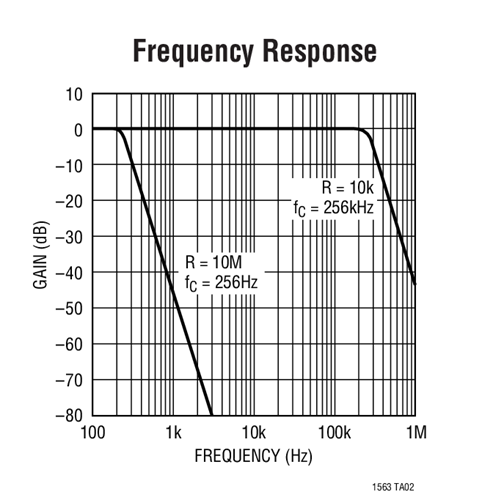

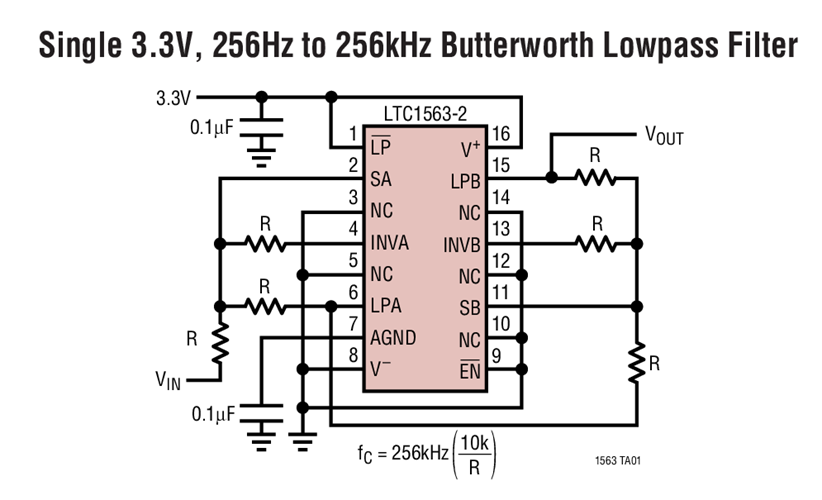

R = 10k (256kHz/f_C); f_C = 截止频率

式中的 f_C 是期望的截止频率。对于许多应用来说，这个公式便是设计滤波器之全部所需。通过简单地使用不同阻值的电阻器，就能实现增益和其他的响应。

LTC1563-X 采用窄体 SSOP-16 封装 (占板面积与 SO-8 封装相同)。

LTC1563-X 具有一种用于较低频率应用的低功率模式 (在该模式中，电源电流减小一个数量级) 和一种接近零功率的停机模式。

应用
