TI德州仪器 LTC1565-31 产品介绍
2026-04-14
0次
说明

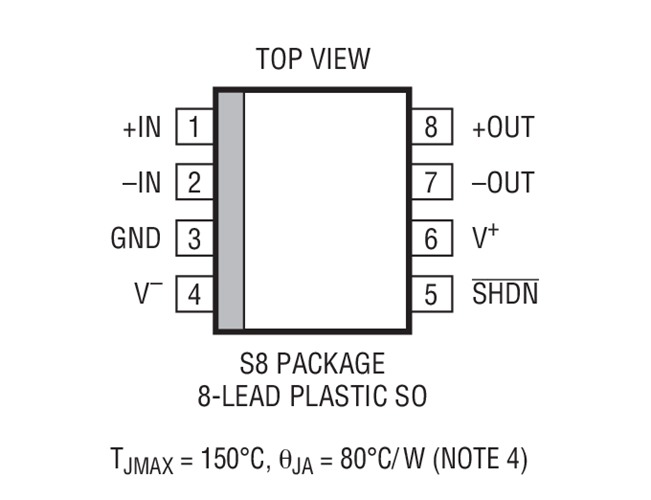

- 采用SO-8 封装的 7 阶、650kHz 线性相位滤波器
- 差分输入和输出

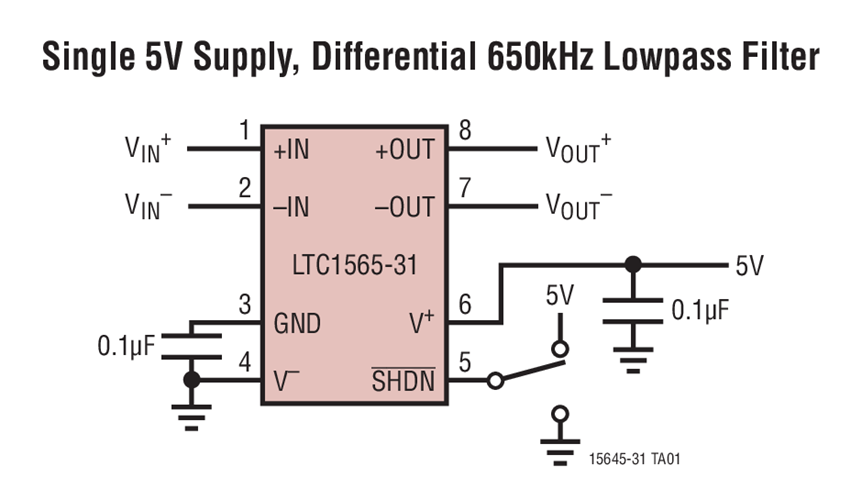

- 采用单 5V 或一个 ±5V 工作电源
- 低偏移：5mV (典型值)
- 75dB THD 和 SNR
- 78dB SNR
- 停机模式
- 无需外部元件
- 无需外部时钟信号
特性

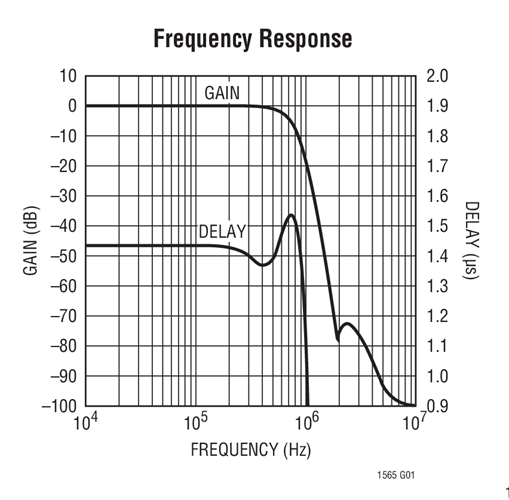

LTC®1565-31 是一款 7 阶、连续时间、线性相位低通滤波器。LTC1565-31 的选择性再加上其线性相位和动态范围，使之适合于数据通信或数据采集系统中的滤波处理。滤波器衰减为 36dB (在 2 x fCUTOFF) 和至少 72dB (对于 3 x fCUTOFF 以上的频率)。与性能相当的 LC 滤波器不同，LTC1565-31 是利用通带中的一个线性相位响应来实现该选择性。
凭借 5% 的截止频率准确度，LTC1565-31 可在那些需要匹配滤波器对的应用中使用，例如收发器 I 和 Q 通道。此外，差分输入和输出还提供了一个用于这些无线系统的简单接口。
当采用单 5V 电源和一个 2VP-P 输入时，LTC1565-31 实现了一个令人难忘的 75dB 无寄生动态范围。最大信噪比为 78dB，这是在采用一个 2.5VP-P 输入信号时实现的。
LTC1565-31 具有一种停机模式，在该模式中，电源电流通常小于 10µA。
对于 W-CDMA、3G、CDMA 2000 及其他蜂窝和非蜂窝截止频率或单端 I/O，请与凌力尔特公司联系以获取更多的相关信息。
应用
- CDMA 基站
- 数据通信
- 抗混叠滤波器
- 平滑滤波器或重构滤波器
- 匹配滤波器对
- 替代 LC 滤波器
