TI德州仪器 MAX291 产品介绍
2026-04-14
0次
说明
- 8阶低通滤波器：
- 巴特沃兹(MAX291/MAX295)
- 贝塞尔(MAX292/MAX296)
- 时钟可调转折频率范围：
- 0.1Hz至25kHz (MAX291/MAX292)
- 0.1Hz至50kHz (MAX295/MAX296)
- 无需外部电阻或电容
- 内部或外部时钟
- 时钟与转折频率比：
- 100:1 (MAX291/MAX292)
- 50:1 (MAX295/MAX296)
- 低噪声：-70dB THD +噪声（典型值）
- 采用+5V单电源或±5V双电源供电
- 用于抗混叠或时钟噪声滤波的非专用运算放大器

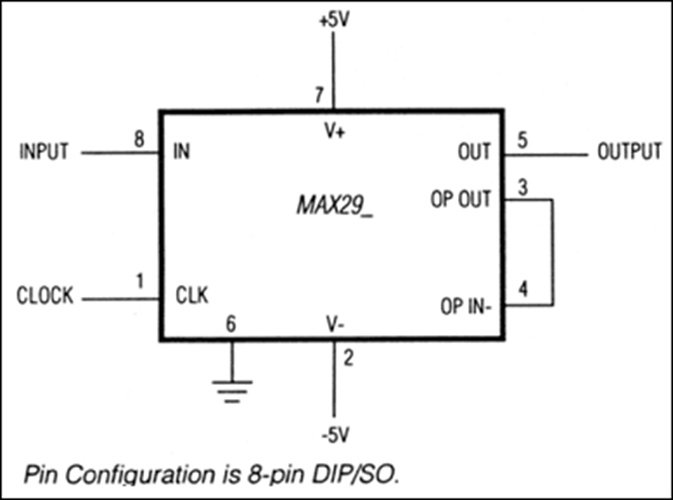

- 8引脚DIP和SO封装
特性
MAX291/MAX292/MAX295/MAX296均为易于使用的8阶低通开关电容滤波器，转折频率可设置为0.1Hz至25kHz (MAX291/MAX292)或0.1Hz至50kHz (MAX295) /MAX296)。
MAX291/MAX295巴特沃兹滤波器提供超平坦的通带响应，MAX292/MAX296贝塞尔滤波器提供低过冲和快速稳定。所有四款滤波器都有固定响应，因此设计任务仅限于选择控制滤波器转折频率的时钟频率。
外部电容用于使用内部振荡器产生时钟，也可以使用外部时钟信号。提供了一个非专用运算放大器（同相输入接地），用于构建后置滤波或抗混叠的连续时间低通滤波器。
MAX291系列采用8引脚DIP/SO和16引脚宽体SO封装，所需的外部元件非常少，以小巧面积提供超强性能。
应用
- 50Hz/60Hz电源噪声滤波
- ADC抗混叠滤波器
- DAC后置滤波
- 噪声分析
