说明

连续时间 — 无时钟
4 个二阶滤波器节，10kHz 至 150kHz 中心频率
±0.5% 典型中心频率准确度
±0.3% 典型中心频率准确度 (A 级)
多种响应形状
低通、带通和高通响应
103dB 典型 S/N，±5V 电源 (Q = 1)
97dB 典型 S/N，单 5V 电源 (Q = 1)
96dB 典型 S/(N + THD)，在 ±5V 电源，20kHz 输入
轨至轨输入和输出电压
DC 准确至 3mV (典型值)
“零功率” 停机模式
单电源或双电源，5V 至 10V 总值
可采用电阻器设置的 f₀、Q 值、增益

特性

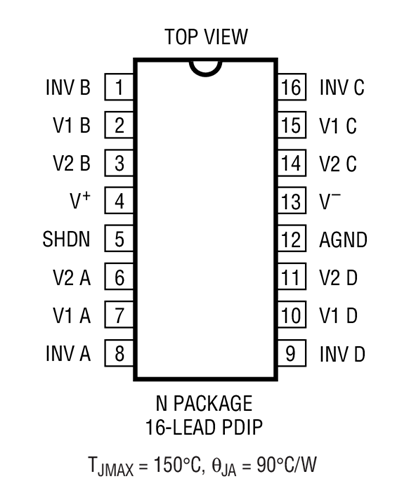

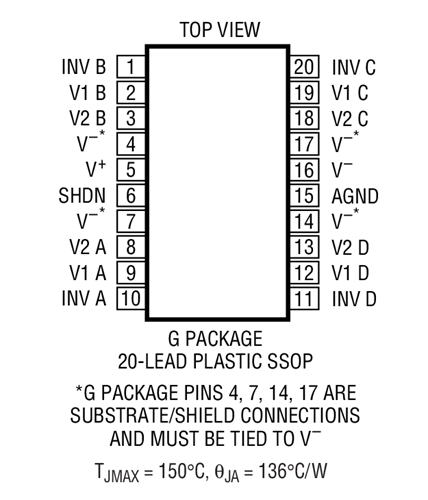

LTC^®1562 是一款具有轨至轨输入和输出的低噪声、低失真、连续时间滤波器，其专为 10kHz 至 150kHz 的中心频率 (f₀) 而优化。和大多数单片式滤波器不同，该器件不需要时钟。4 个独立的二阶滤波器部件能够以任意组合进行级联，例如：一个 8 阶滤波器或两个 4 阶滤波器。每个滤波器部件的响应由三个外部电阻器采用简单的设计公式针对中心频率、Q 值和增益进行设置。每个二阶滤波器部件提供低通和带通输出。如果用一个外部电容器替代了其中一个电阻器，则可提供高通响应。另外，还可实现全通、陷波和椭圆滤波器响应。

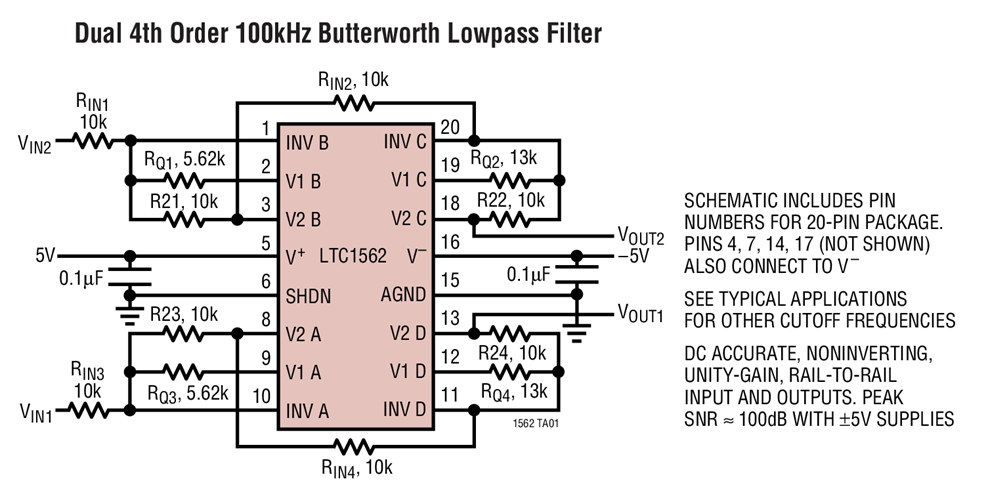

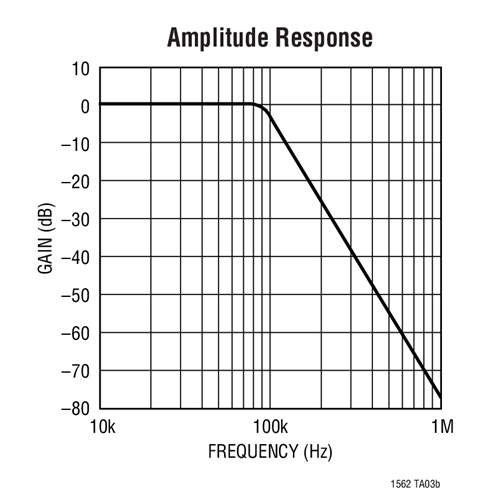

LTC1562 专为那些动态范围是很重要的应用而设计。例如，通过成对地级联二阶滤波器节，用户能够把该 IC 配置为一个在采用单 5V 电源时具有 94dB 信噪比的双通道 4 阶巴特沃斯 (Butterworth) 低通滤波器。低电平信号可充分利用 LTC1562 的内置增益能力。改变一个滤波器节的增益可在采用 ±5V 电源的情况下实现高达 118dB 的动态范围。

其他截止频率范围可以根据客户的要求提供。请与凌力尔特公司联系。
