说明

轨至轨输入和输出操作
采用单 3V 至 ±5V 电源工作
采用 16 引脚 SSOP 封装的双通道二阶滤波器
>80dB 动态范围 (采用单 3.3V 电源)
时钟-中心频率比为 100:1 (LTC1067) 和 50:1 (LTC1067-50)
内部采样-中心频率比为 200:1 (LTC1067) 和 100:1 (LTC1067-50)
中心频率误差 < ±0.2%="">
低噪声： <40µV_RMS, Q ≤ 5
可定制 (具内部电阻器)

 

特性

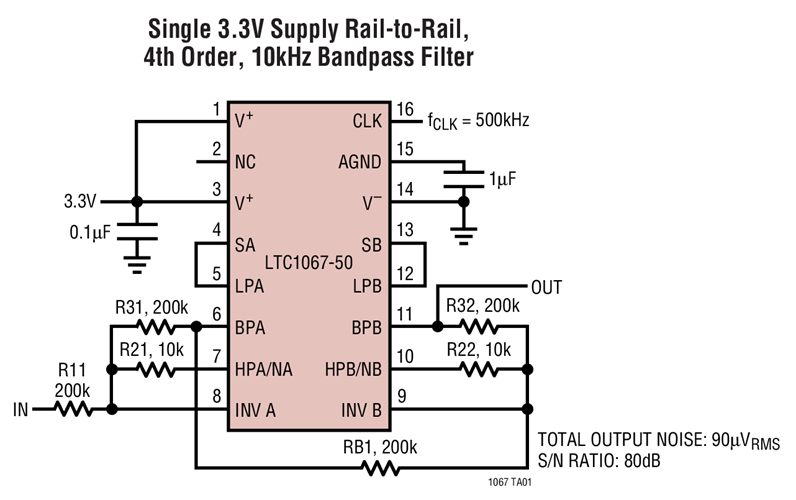

LTC^®1067 / LTC1067-50 包括两个相同的轨至轨、高准确度和非常宽动态范围二阶开关电容器单元式部件。每个单元式部件连同 3 至 5 个电阻器提供二阶滤波器功能，例如：带通、高通、低通、陷波和全通。可容易地设计高精准度 4 阶滤波器。

每个二阶滤波器节的中心频率由外部时钟频率调节。内部时钟-中心频率比 (对于 LTC1067 为 100:1，对于 LTC1067-50 为 50:1) 可通过外部电阻器来变更。这些器件具有一种双采样架构，此架构将混叠和镜频分量置于时钟频率的两倍。LTC1067-50 是一款低功率器件，其电流消耗大约是 LTC1067 的一半。当采用一个 3.3V 电源时，LTC1067-50 的典型电源电流约为 1mA。

LTC1067 和 LTC1067-50 可提供 16 引脚窄体 SSOP 封装和 SO 封装。

LTC1067 和 LTC1067-50 的掩模可编程版本 (具有片内薄膜电阻器和定制的时钟-截止频率比) 可设计为采用 SO-8 封装，以实现专用的单片式滤波器。更多详情请与凌力尔特 (现隶属 ADI) 联系。
