TI德州仪器 LTC1069-6 产品介绍
2026-04-14
0次
说明
- 采用 SO-8 封装的 8 阶椭圆滤波器
- 单 3V 工作电源：
- 电源电流：1mA (典型值)
- fCUTOFF：14kHz (最大值)
- S/N 比：72dB
- 单 5V 工作电源：
- 电源电流：1.2mA (典型值)
- fCUTOFF：20kHz (最大值)
- S/N 比：79dB
- 典型通带纹波：±0.1dB (在高达 0.9 fCUTOFF 的条件下)
- 42dB 衰减 (在 1.3fCUTOFF)
- 66dB 衰减 (在 2.0fCUTOFF)
- 70dB 衰减 (在 2.1fCUTOFF)
- 宽动态范围，75dB 或更高的 (S/N + THD)，在采用单 5V 工作电源条件下
- 宽带噪声：120μVRMS
- 时钟与 fCUTOFF 之比：50:1
- 内部采样比：100:1
特性
LTC1069-6 是一款单片式、低功率、8 阶低通滤波器，专为单 3V 或单 5V 电源操作而优化。LTC1069-6 的典型电流消耗为 1mA (在单 3V 电源操作条件下) 和 1.2mA (在单 5V 电源操作条件下)。
LTC1069-6 的截止频率是时钟可调谐式的，并且等于时钟频率除以 50。在每个时钟周期中对输入信号进行两次采样，旨在降低发生混叠的风险。

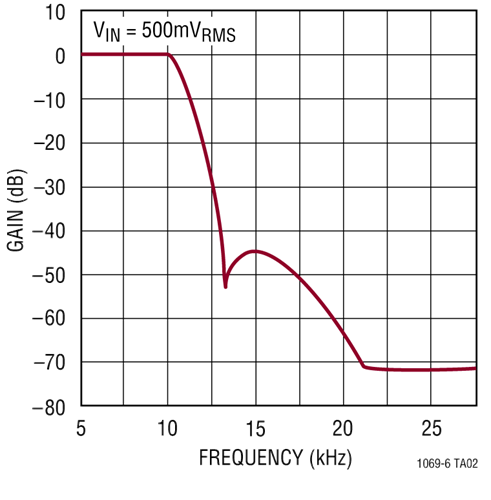

典型通带纹波为 ±0.1dB (在高达 0.9fCUTOFF 的条件下)。fCUTOFF 条件下的增益为 -0.7dB。LTC1069-6 的过渡频带具有渐近式衰减，在 1.3fCUTOFF 和 2.1fCUTOFF 的条件下分别达到了 42dB 和 70dB。最大阻带衰减为 72dB。
当采用单 5V 电源时，LTC1069-6 的截止频率可被时钟调谐至高达 20kHz；而当采用单 3V 电源时，其截止频率可以被时钟调谐至高达 14kHz。
LTC1069-6 的低功率特点并未以牺牲器件的动态范围为代价。当采用单 5V 电源和一个 0.4VRMS 至 1.4VRMS 的输入范围时，“信号”与“噪声 + THD”之比 ≥70dB。LTC1069-6 的宽带噪声为 125μVRMS。
可以获得其他的滤波器响应和较高的速度。详情请与凌力尔特联系。

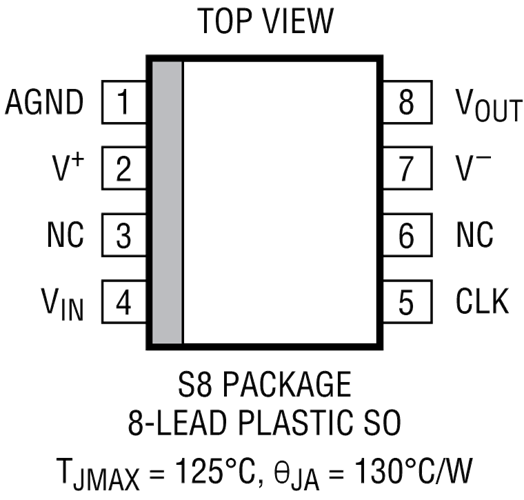

LTC1069-6 采用 8 引脚 SO 封装。
应用
- 手持式仪器
- 电信滤波器
- 抗混叠滤波器
- 平滑滤波器
- 音频
- 多媒体
