TI德州仪器 LTC1069-1 产品介绍
2026-04-14
0次
说明
- 采用 SO-8 封装的 8 阶椭圆滤波器
- 采用单 3.3V 至 ±5V 工作电源
- -20dB 衰减 (在 1.2fCUTOFF)
- -52dB 衰减 (在 1.4fCUTOFF)
- -70dB 衰减 (在 2fCUTOFF)
- 宽动态范围
- 110μVRMS 宽带噪声
- 3.8mA 电源电流 (采用 ±5V 电源)
- 2.5mA 电源电流 (采用单 5V 电源)
- 2mA 电源电流 (采用单 3.3V 电源)
特性

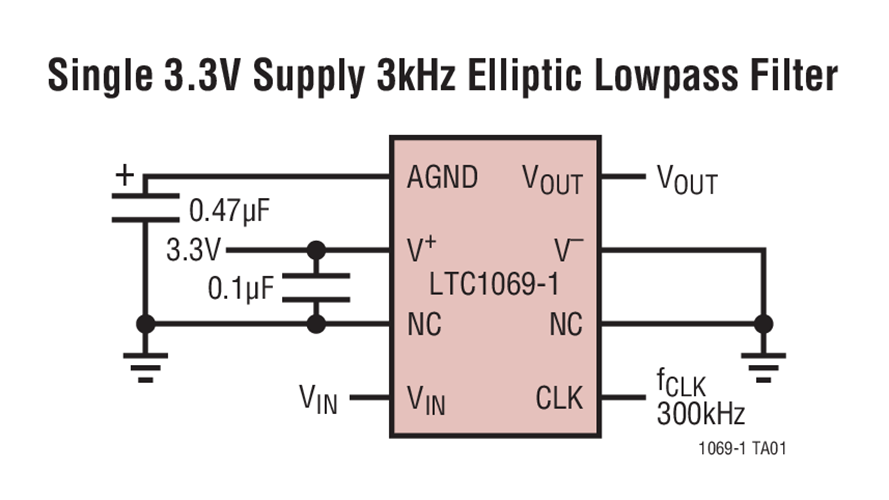

LTC®1069-1 是一款单片式 8 阶低通滤波器，可提供时钟可调谐式截止频率和 2.5mA 电源电流 (采用单 5V 电源)。LTC1069-1 一个额外的特点是可采用单 3.3V 工作电源。

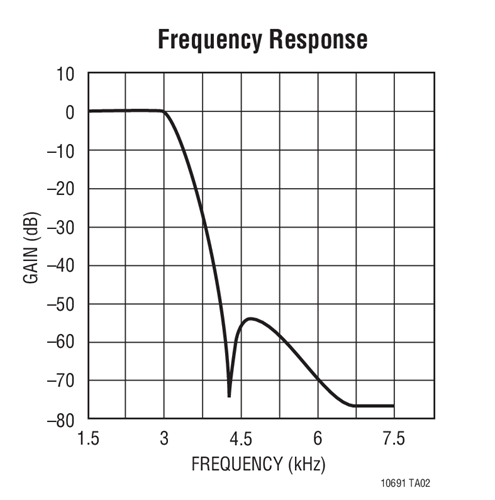

LTC1069-1 的截止频率 (fCUTOFF) 等于时钟频率除以 100。fCUTOFF 条件下的增益为 -0.7dB，而典型通带纹波为 ±0.15dB (在高达 0.9 fCUTOFF 的条件下)。LTC1069-1 的阻带衰减具有一个渐进式椭圆响应，在 1.2 fCUTOFF、1.4 fCUTOFF 和 2 fCUTOFF 条件下的衰减分别达到了 20dB、52dB 和 70dB。
当采用 ±5V 电源时，LTC1069-1 的截止频率可被时钟调谐至 12kHz；当采用单 5V 电源时，最大截止频率为 8kHz。
LTC1069-1 的低功率特点并未以牺牲器件的动态范围为代价。当采用 ±5V 电源和一个 0.3VRMS 至 2.5VRMS 输入范围时，“信号”与“噪声 + THD”之比 ≥70dB。LTC1069-1 的宽带噪声为 110μVRMS。可以获得其他的滤波器响应和较低的功率或较高的速度。详情请与凌力尔特联系。

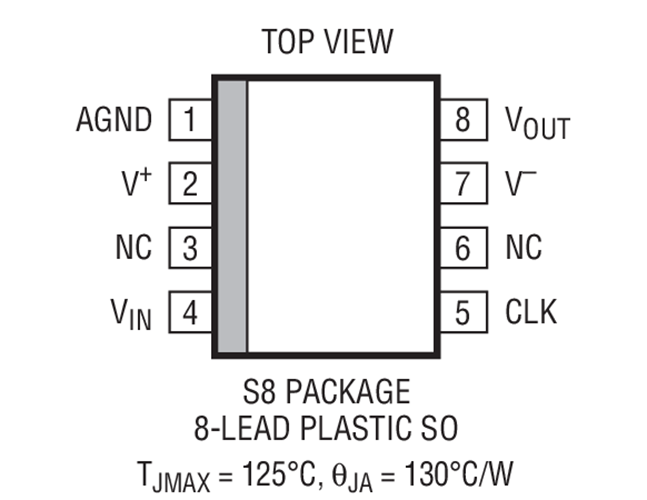

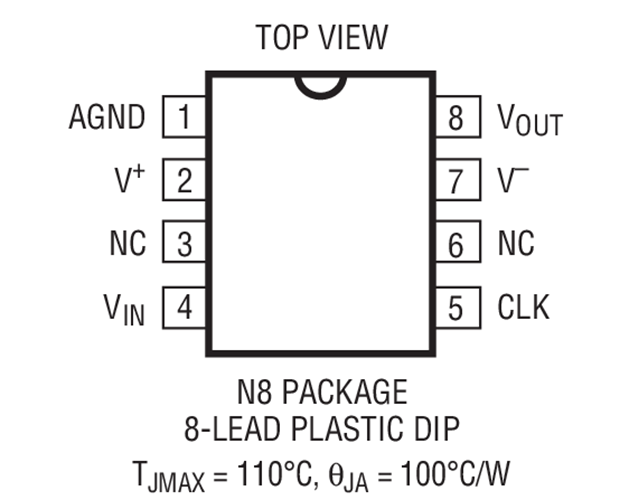

LTC1069-1 采用 8 引脚 PDIP 和 8 引脚 SO 封装。
应用
- 电信滤波器
- 抗混叠滤波器
