说明

特性

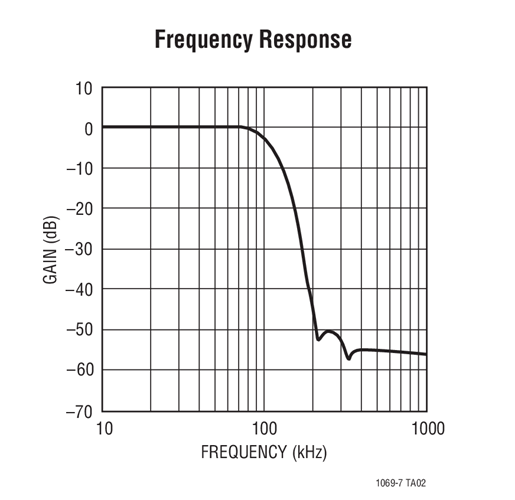

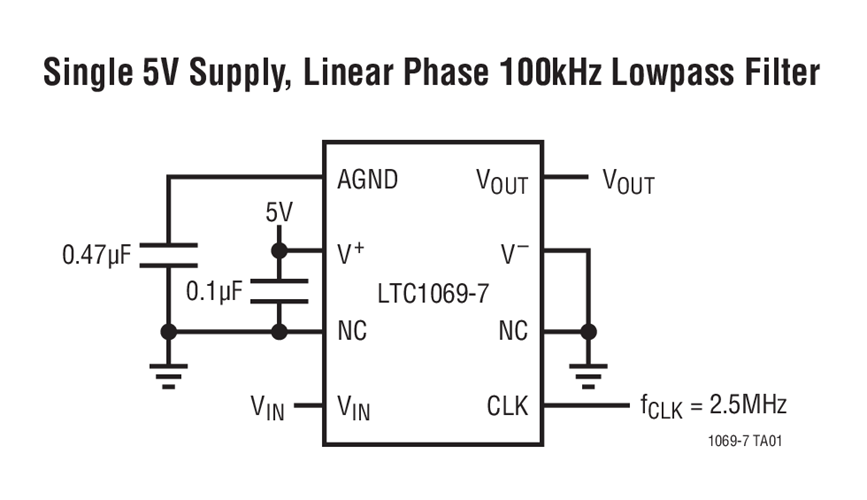

LTC^®1069-7 是一款单片式、时钟可调谐、线性相位、8 阶低通滤波器。该滤波器的幅度响应近似一个升余弦滤波器 (α = 1)。该器件在截止频率条件下的增益为 -3dB，而在两倍截止频率条件下的衰减为 43dB。LTC1069-7 的截止频率由一个外部时钟来设定，并等于时钟频率除以 25。内部采样频率与截止频率之比为 50:1，即是在每个时钟周期中对输入信号进行两次采样，旨在降低发生混叠的风险。LTC1069-7 可从单 5V 电源至 ±5V 双电源工作。

在那些必须执行脉冲整形和通道带宽限制的数字通信系统中，可以采用 LTC1069-7 的增益和相位响应。任何需要一个具线性相位以及比传统 Bessel (贝塞耳) 滤波器更陡峭滚降的系统都可以采用 LTC1069-7。

LTC1069-7 具有一个宽动态范围。当采用 ±5V 电源和一个 0.1V_RMS 至 2V_RMS 输入范围时，“信号”与 “噪声 + THD”之比 ≥60dB。LTC1069-7 的宽带噪声为 140μV_RMS。与其他的 LTC1069-X 滤波器不同，LTC1069-7 的典型通带增益等于 -1V/V。

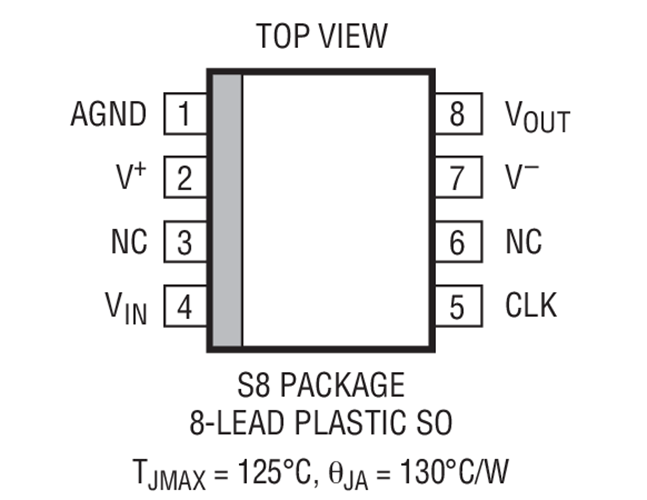

LTC1069-7 采用 SO-8 封装。

要获得其他的滤波器响应和较低的功率/速度规格。请与凌力尔特联系。

• 数字通信滤波器
• 具线性相位的抗混叠滤波器
• 平滑滤波器
