TI德州仪器 LTC1066-1 产品介绍

2026-04-14 0次

说明

DC 增益准确度：14 位
最大 DC 偏移：±1.5mV
DC 偏移温度系数：7μV /°C
器件在 f_CUTOFF = 80kHz 进行了全面的测试
最大截止频率： 120kHz (V_S = ±8V)
驱动 1kΩ 负载时具有 0.02% 或更好的 THD 指标
信噪比：90dB
输入阻抗：500MΩ
可选的椭圆或线性相位响应
采用单 5V 或高达 ±8V 电源工作
可提供 18 引脚 SO 宽体封装

      

特性

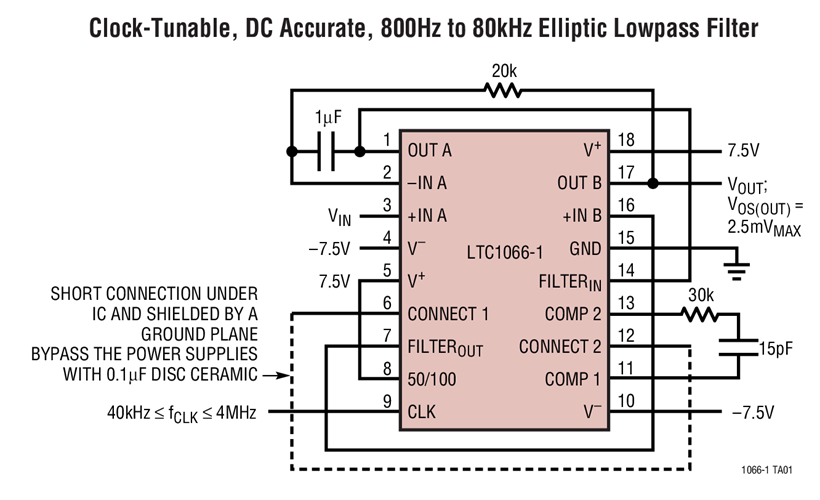

LTC^®1066-1 是一款 8 阶椭圆低通滤波器，其同时提供了时钟可调谐能力和低 DC 准确度。该滤波器独特和专有的架构实现了 14 位的 DC 增益线性度和 1.5mV 的最大 DC 偏移。DC 准确的操作需要一个外部 RC。采用 ±7.5V 电源、一个20k 电阻器和一个 1μF 电容器时，截止频率可在 800Hz 至 100kHz 的范围内调谐。另外，还可实现一种时钟可调谐的 10Hz 至 100kHz 操作 (见“Typical Application”部分)。

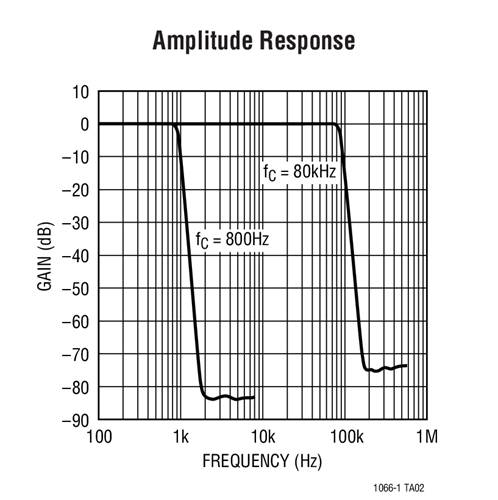

这款滤波器不需要诸如输入 / 输出缓冲器等任何外部有源组件。输入 / 输出阻抗为 500MΩ/0.1Ω，滤波器的输出能够供应或吸收 40mA 电流。当引脚 8 连接至 V⁺ 时，时钟-截止频率比为 50:1，每个时钟周期对输入信号进行两次采样以降低发生混叠的风险。对于高达 0.75f_CUTOFF 的频率，通带纹波为 ±0.15dB。在 f_CUTOFF 的增益为 –1dB，在 2.3f_CUTOFF 的滤波器阻带衰减为 80dB。当引脚 8 连接至地时，还可执行线性相位操作，并具有 100:1 的时钟-截止频率比。

LTC1066-1 可提供 18 引脚 SO 宽体封装。
