TI德州仪器 LTC1065 产品介绍

2026-04-14 0次

说明

时钟可调谐的截止频率
1mV DC 偏移 (典型值)
80dB CMR (典型值)
内部或外部时钟
50μV_RMS 时钟馈通
100:1 时钟-截止频率比
80µV_RMS 总宽带噪声
0.004% 噪声 + THD (在 2V_RMS 输出电平)
50kHz 最大截止频率
可级联以实现较快的频响滚降
采用 ±2.375V 至 ±8V 电源工作

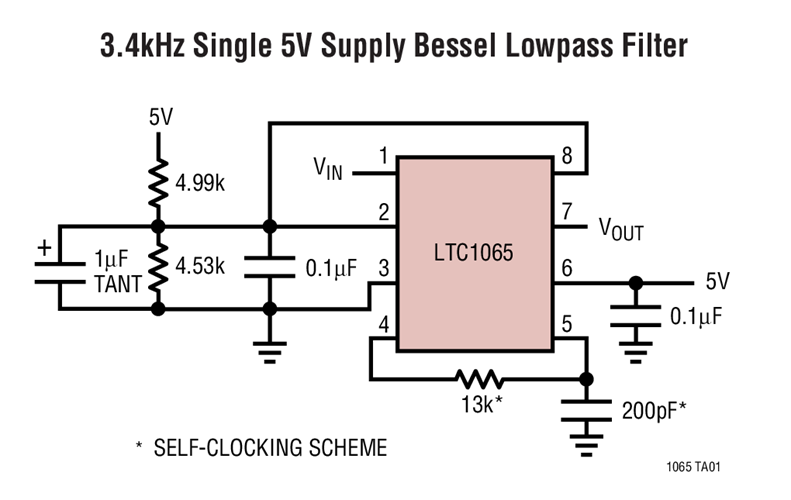

利用一个 RC 进行自动计时

特性

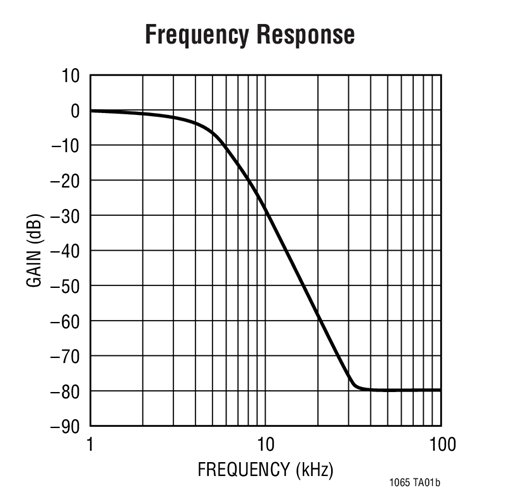

LTC^®1065 是一款提供时钟可调谐能力、低 DC 输出偏移和超过 12 位 DC 准确度的单片式滤波器。LTC1065 的频率响应非常近似于一个 5 阶贝塞尔 (Bessel) 多项式。通过运用适当的 PCB 布局方法，该器件的输出 DC 偏移通常为 1mV，并在很宽的时钟频率范围内保持恒定。在采用 ±5V 电源和 ±4V 输入电压范围时，这款器件的 CMR 通常为 80dB。

滤波器截止频率由一个内部或外部时钟控制。时钟-截止频率比为 100:1。内置时钟几乎与电源无关，并通过一个外部 RC 进行设置。与其他现有的单片式滤波器相比，该器件 50μV_RMS 的时钟馈通低得多。

LTC1065 的宽带噪声为 80μV_RMS，而且它能够处理具有低失真的大 AC 输入信号。例如，当采用 ±7.5V 电源时，该滤波器可处理高达 4V_RMS (94dB S/N 比)，而标准 1kHz THD 低于 0.005%；在输入电平介于 2V_RMS 和 2.5V_RMS 之间的情况下获得了 87dB 动态范围 (S/N + THD)。

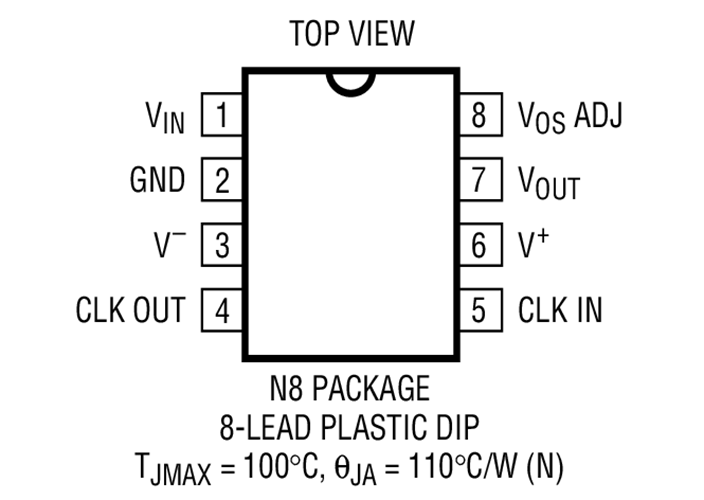

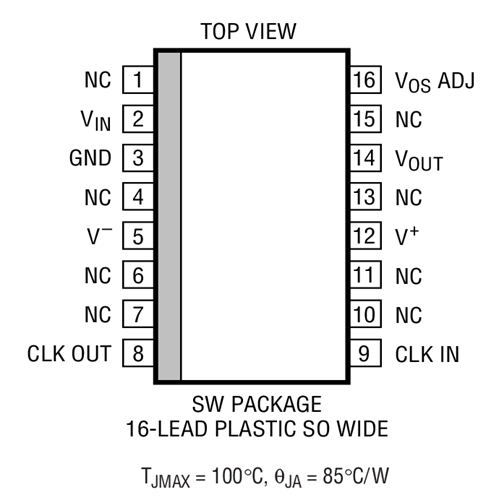

LTC1065 可提供 8 引脚 miniDIP 封装和 16 引脚 SW 封装。如需巴特沃斯 (Butterworth) 响应，请参见 LTC1063 的数据手册。LTC1065 与 LTC1063 引脚兼容。

应用
