TI德州仪器 LTC1164-6 产品介绍
2026-04-14
0次
说明
- 8 阶引脚可选的椭圆或贝塞尔 (Bessel) 滤波器
- 4mA 电源电流 (采用 ±5V 电源)

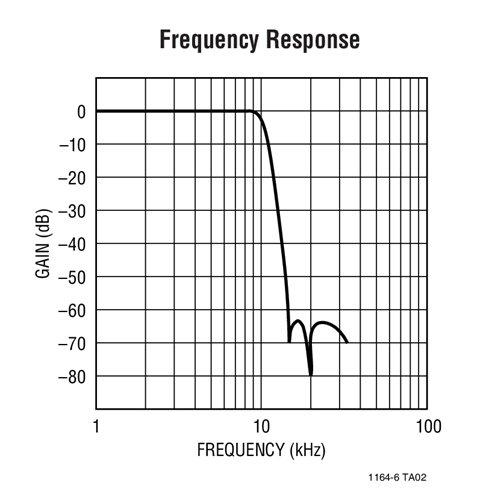

- 64dB 衰减 (在 1.44 fCUTOFF ) (椭圆响应)
- fCUTOFF 高达 30kHz (50:1 fCLK - fCUTOFF 比)
- 110µVRMS 宽带噪声 (采用 ±5V 电源)
- 采用单 5V 电源工作 (具有 1VRMS 输入范围)
- 采用高达 ±8V 电源工作
- TTL/CMOS 兼容型时钟输入
- 无外部组件

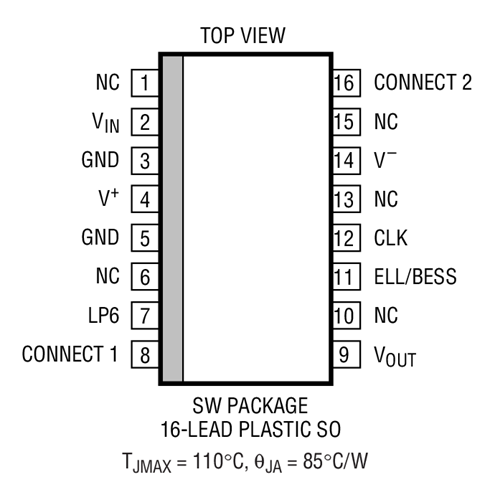

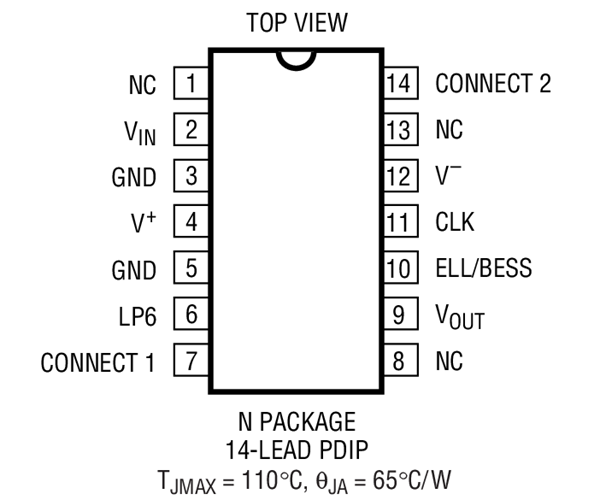

- 可提供 14 引脚 DIP 封装和 16 引脚 SO 宽体封装
特性
LTC®1164-6 是一款单片式 8 阶椭圆低通滤波器，其具有时钟可调谐的截止频率和低电源电流。低功率操作的实现并未牺牲噪声或失真性能。依靠 ±5V 电源供电时，LTC1164-6 仅耗用 4mA 电源电流，并保持宽带噪声低于 110μVRMS。当采用单 5V 电源时，LTC1164-6 能够提供高达 10kHz 截止频率和 80dB 信噪比，而仅消耗 2.5mA 电流。
LTC1164-6 提供椭圆低通滚降，具有 64dB 的阻带衰减 (在 1.44 fCUTOFF) 和 100:1 的 fCLK-fCUTOFF 比 (引脚 10 连接至 V─)。当 fCLK-fCUTOFF 比为 100:1 时，fCUTOFF 可通过时钟调谐至高达 10kHz。当 fCLK-fCUTOFF 比为 50:1 时 (引脚 10 连接至 V+)，LTC1164-6 提供一个具高达 20kHz fCUTOFF 频率的椭圆低通滤波器。当引脚 10 连接至地时，LTC1164-6 近似于 8 阶线性相位响应，具有 65dB 衰减 (在 4.5 f─3dB) 和 160:1 的 fCLK/f─3dB 比。LTC1164-6 与 LTC1064-1 引脚兼容。
应用

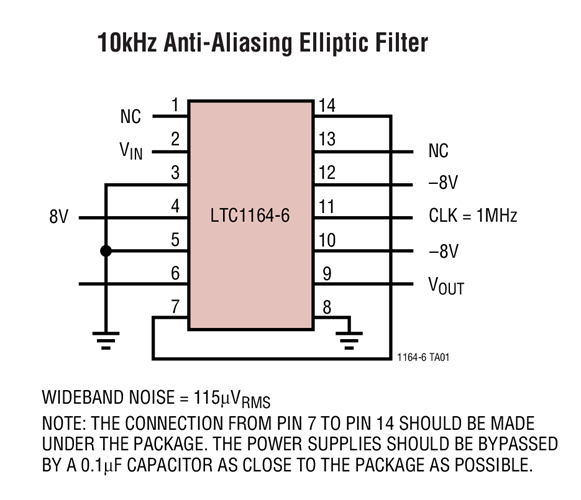

- 抗混叠滤波器
- 电池供电式仪器
- 电信滤波器
