TI德州仪器 LTC1164-7 产品介绍

2026-04-14 0次

说明

比贝塞尔 (Bessel) 滤波器更好的频率响应滚降
f_CUTOFF 高达 20kHz，单 5V 电源
I_SUPPLY = 2.5mA (典型值)，单 5V 电源
75dB THD + 噪声 (采用单 5V 电源)
相位和群延迟响应经过全面的测试
无振铃的瞬态响应
宽动态范围
无需外部组件

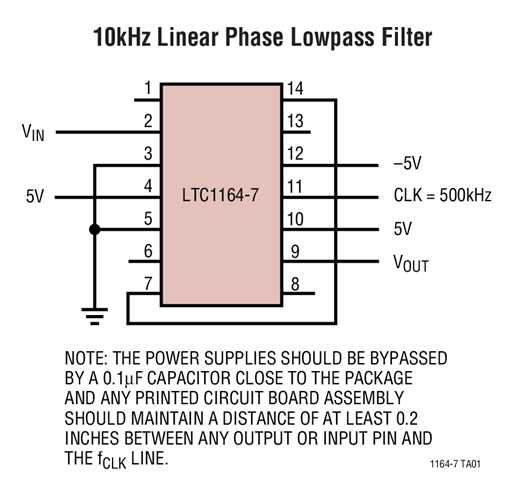

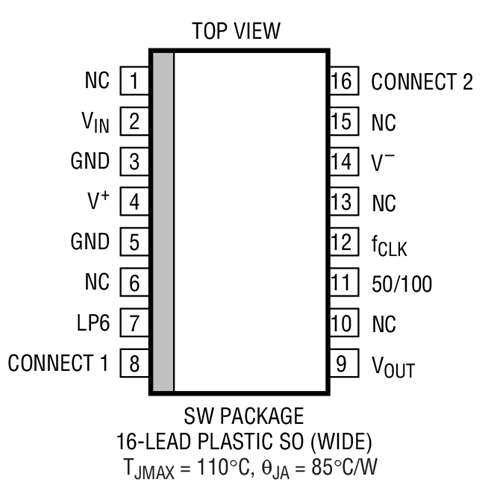

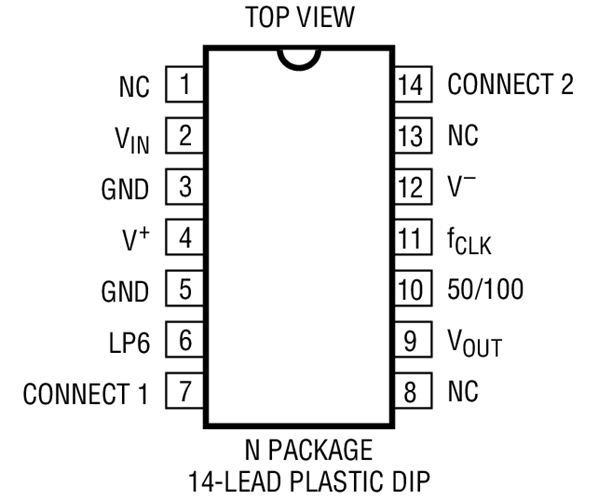

可提供 14 引脚 N 封装和 16 引脚 SW 封装

     

特性

LTC^®1164-7 是一款低功率、时钟可调谐的单片式 8 阶低通滤波器，其具有线性通带相位和平坦的群延迟。该器件的幅度响应近似于一个最大平坦度通带，并表现出比同等 8 阶 Bessel 滤波器更加陡峭的频响滚降。例如，在两倍于截止频率的频率下，该滤波器获得 34dB 衰减 (相比之下，Bessel 滤波器的衰减则为 12dB)，而在三倍于截止频率的频率条件下，该滤波器可获得 68dB 的衰减 (Bessel 滤波器的衰减则为 30dB)。LTC1164-7 的截止频率通过一个外部 TTL 或 CMOS 时钟进行调谐。

低功耗的实现并未牺牲动态范围。当采用单 5V 电源时，S/N + THD 高达 75dB。采用 ±7.5V 电源时获得了最佳的 91dB S/N 指标。

LTC1164-7 的时钟-截止频率比可设定为 50:1 (引脚 10 连接至 V⁺) 或 100:1 (引脚 10 连接至 V^－)。

当该滤波器工作在 50:1 的时钟-截止频率比时，对输入进行双采样以降低发生混叠的风险。

LTC1164-7 的引脚与 LTC1064-X 系列和 LTC1264-7 相兼容。
