说明

特性

LTC^®1264 包括 4 个相同的高速、二阶开关式电容滤波器单元式部件，专为高达 250kHz 的中心频率而设计。每个单元式部件连同 3 到 5 个电阻器能够提供诸如低通、高通、带通和陷波等二阶滤波器功能。每个二阶部分的中心频率通过一个外部时钟进行调谐。时钟-中心频率比在内部设定为 20:1，但是可以通过外部电阻器来改变。

LTC1264 的混叠性能通过对每个二阶部分进行双采样获得了改善。在将可检测到任何混叠分量之前，输入信号频率最高可达到时钟频率的两倍。

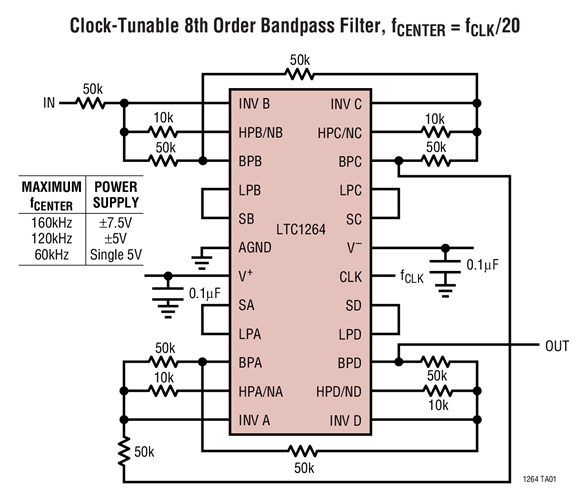

对于 Q ≤ 5 和 TA < 85°C，最大中心频率为 160kHz。对于 Q ≤ 2，最大中心频率为 250kHz。通过级联所有 4 个二阶部分，可实现高达 8 阶的滤波器。

用户可获得包含内部薄膜电阻器的 LTC1264 单片式版本。

应用

• 数字通信
• 扩频通信
• 频谱分析
• 罗兰 (Loran) 接收机
• 仪表
