说明

特性

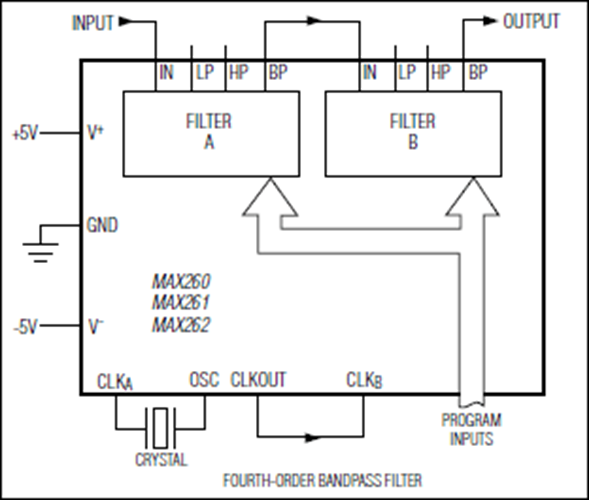

MAX260/MAX261/MAX262 CMOS双通道二阶通用开关电容有源滤波器支持通过微处理器控制精密滤波器功能。各种带通、低通、高通、陷波和全通配置不需要外部元件。每个器件包含两个二阶滤波器部分，通过编程控制中心频率、Q和滤波器工作模式。

输入时钟与6位f₀程序输入一起确定滤波器的中心频率或转折频率，而不会影响其他滤波器参数。滤波器Q也可以独立编程。每个滤波器部分的单独时钟输入可以采用晶体、RC网络或外部时钟发生器工作。

MAX260的失调和直流规格优于MAX261和MAX262，中心频率(f₀)范围为7.5kHz。MAX261可处理高达57kHz的中心频率，而MAX262则通过采用较低的时钟与f₀比率将中心频率范围扩展至140kHz。所有器件均采用24引脚DIP和小型封装，支持商用、扩展级和军用温度范围。

应用

• µP调节滤波器
• 自适应滤波器
• 抗混叠滤波器
• 数字信号处理(DSP)
• 锁相环(PLL)
• 信号分析
