TI德州仪器 LTC1064-4 产品介绍

2026-04-14 0次

说明

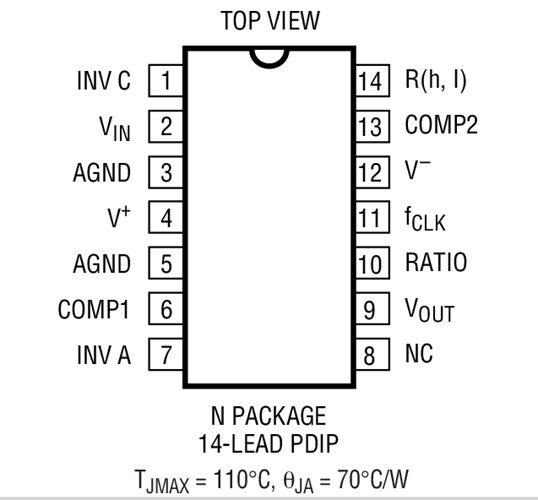

8 阶滤波器内置在一个 14 引脚封装中

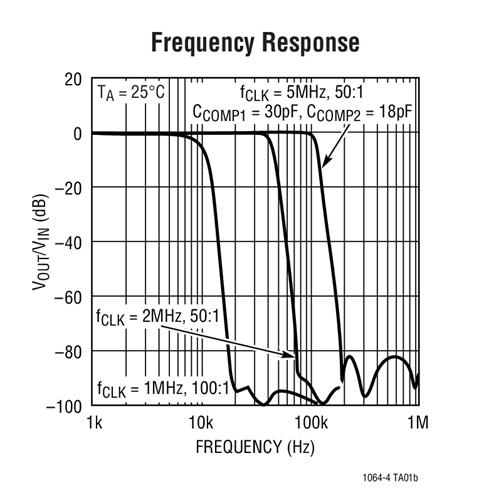

80dB 或更大的阻带衰减 (在 2 x f_CUTOFF)
50:1 的 f_CLK-f_CUTOFF 比 (Cauer 响应)
100:1 的 f_CLK - f_-3dB 比 (过渡响应)
135µV_RMS 总宽带噪声
0.03% THD 或更好
100kHz 最大 f_CUTOFF 频率
采用高达 ±8V电源工作
输入频率范围高达滤波器截止频率的 50 倍

   

特性

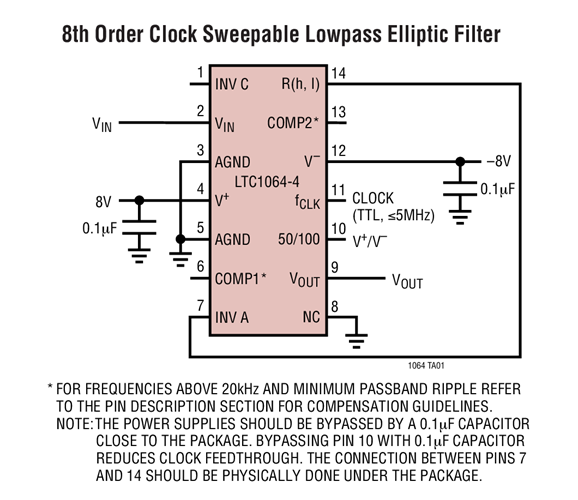

LTC^®1064-4 是一款 8 阶、时钟可扫频椭圆 (Cauer) 低通开关式电容器滤波器。一个外部 TTL 或 CMOS 时钟负责设置滤波器截止频率的数值。当引脚 10 位于 V⁺ 时，f_CLK-f_CUTOFF 比为 50:1；滤波器具有 Cauer 响应，在采用补偿的情况下通带纹波为 ±0.1dB。阻带衰减为 80dB (在 2 x f_CUTOFF)。可实现高达 100kHz 的截止频率。当引脚 10 位于 V^─ 时，f_CLK-f_─3dB 比为 100:1，滤波器具有过渡型 Butterworth-Cauer 响应，与 Cauer 响应相比，噪声和延迟非线性较低。在 2.5 x f_─3dB 频率下，阻带衰减为 92dB。可实现高达 50kHz 的截止频率。

LTC1064-4 具有低噪声和低谐波失真，即使当输入电压高达 3V_RMS 时也不例外。LTC1064-4 的整体性能与同等的多运放有源配置是不相上下的。LTC1064-4 与 LTC1064-1、LTC1064-2 和 LTC1064-3 引脚兼容。

LTC1064-4 采用凌力尔特 (现隶属 ADI) 的增强型模拟 LTCMOS^TM 硅栅工艺制造。
