TI德州仪器 LTC1064-2 产品介绍
2026-04-14
0次
说明
- 8 阶滤波器内置在一个 14 引脚封装中
- 140kHz 最大拐角频率
- 无外部组件
- 50:1 和 100:1 的时钟-截止频率比
- 80μVRMS 总宽带噪声
- 0.03% THD 或更好
- 采用 ±2.37V 至 ±8V 电源工作
特性

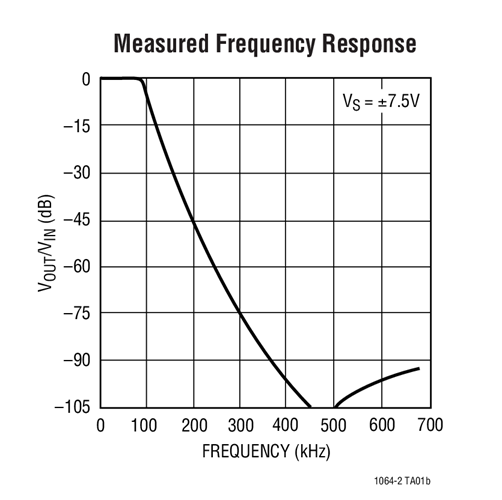

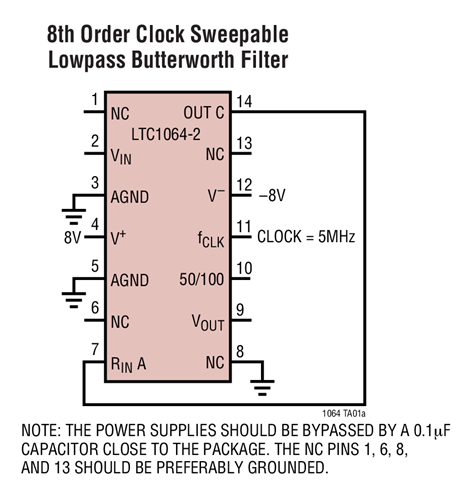

LTC®1064-2 是一款单片式 8 阶、低通巴特沃斯 (Butterworth) 滤波器，其提供一个最大平坦度通带。衰减斜率为 –48dB/倍频程，最大衰减超过 80dB。一个外部 TTL 或 CMOS 时钟负责设置滤波器的截止频率。时钟-截止频率比为 100:1 (引脚 10 在 V─) 或 50:1 (引脚 10 在 V+)。最大截止频率为 140kHz。无需外部组件。

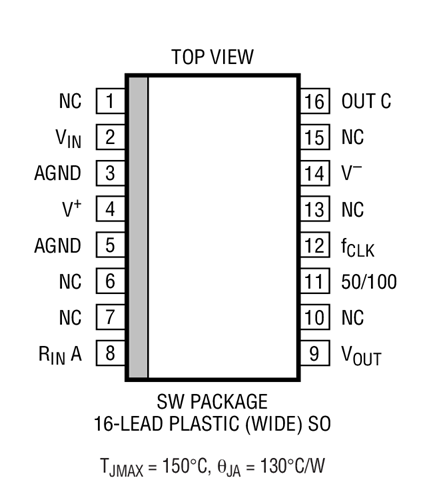

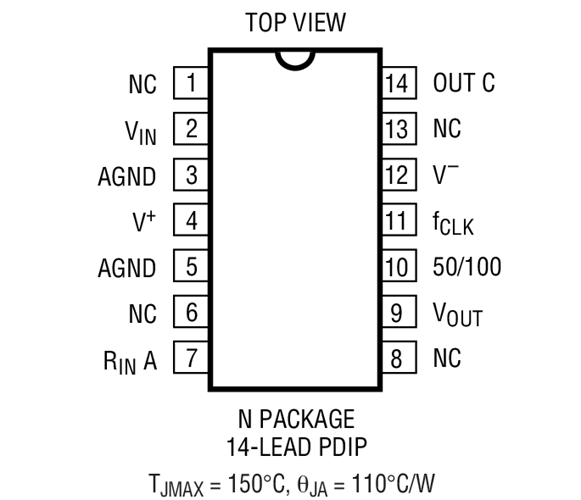

LTC1064-2 具有低宽带噪声和低谐波失真，即使对于高达 3VRMS 的输入电压也不例外。事实上，LTC1064-2 的整体性能与同等的多运放 RC 有源配置是不相上下的。LTC1064-2 可提供 14 引脚 DIP 封装或 16 引脚表面贴装型 SW 封装。LTC1064-2 采用 LTC (现隶属 ADI) 的增强型模拟 CMOS 硅栅工艺制造。
LTC1064-2 与 LTC1064-1 引脚兼容。
应用
- 抗混叠滤波器
- 平滑滤波器
- 跟踪高频低通滤波器
