说明

保证滤波器规格指标 (针对 ±2.37V 和 ±5V 电源)
可在高达 30kHz 频率下工作
低功率和 88dB 动态范围 (在 ±2.5V 电源)
中心频率 Q 乘积高达 1.6MHz
保证偏移电压
保证时钟至中心频率准确度 (在整个温度范围内)
- 对于 LTC1060 为 0.8%
- 对于 LTC1060A 为 0.3%
保证 Q 准确度 (在整个温度范围内)
Q 和中心频率的低温度系数
低串扰：70dB
时钟输入可兼容 TTL 和 CMOS

特性

LTC^®1060 包含两个高性能的开关电容滤波器。每个滤波器连同 2 至 5 个电阻器能够产生各种不同的二阶滤波器功能，例如：低通、带通、高通陷波和全通。这些滤波器的中心频率可由一个外部时钟、或一个外部时钟和电阻比来调谐。高达 4 阶的全双二阶滤波功能可通过级联两个滤波器部件来实现。可以形成任何经典的滤波器配置 (比如：巴特沃斯 [Butterworth]、切比雪夫 [Chebyshev]、贝塞尔 [Bessel]、椭圆 [Cauer])。

LTC1060 采用单电源或 ±2.37V 至 ±8V 的双电源供电运行。当使用低电源 (即：单 5V 电源) 时，滤波器通常消耗 12mW 功率，并能采用高达 10kHz 中心频率工作。当采用 ±5V 电源时，频率范围扩展至 30kHz，而且还能获得非常高的 Q 值。

LTC1060 采用凌力尔特的先进 LTCMOS^™ 硅栅工艺制造。因此，获得了低偏移、高动态范围、高的中心频率 Q 乘积和卓越的温度稳定性。

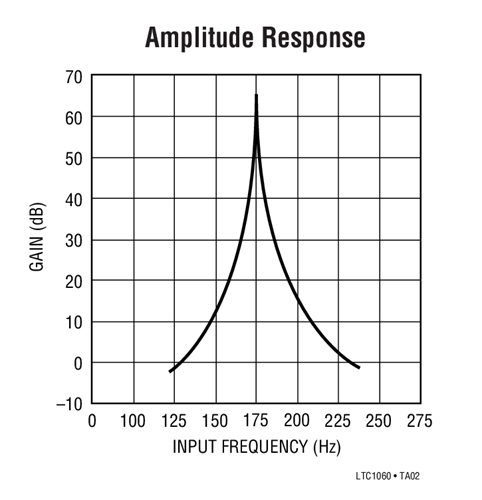

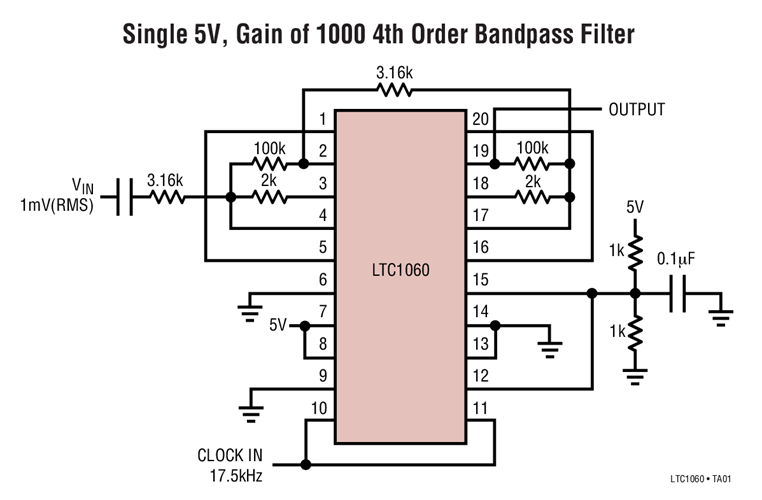

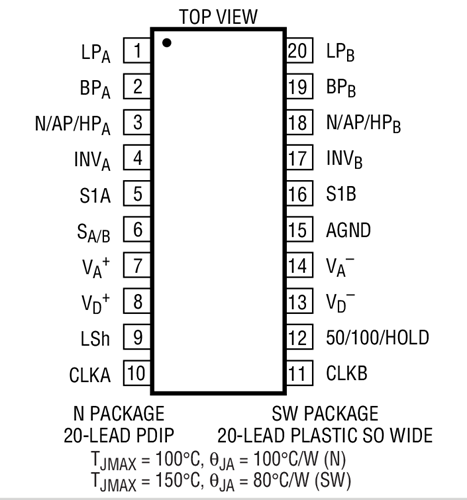

LTC1060 的引出脚配置与 MF10 相兼容。
