TI德州仪器 LT5401 产品介绍
2026-04-14
0次
说明
- 已针对与全差分和差动放大器配合使用而进行优化
- 完美匹配
- 电阻比匹配 ±0.003%（最大值）

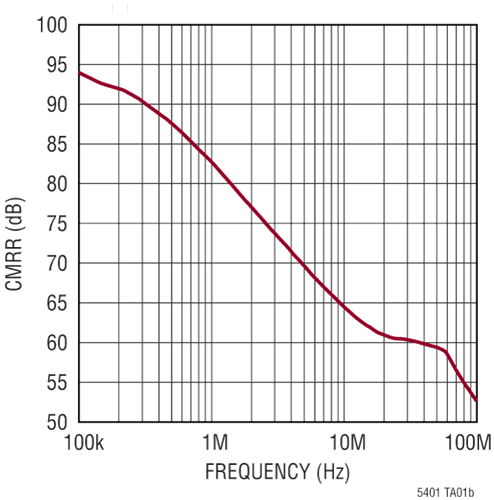

- 96.5dB CMRR（最小值）
- 增益误差 ±25ppm（最大值）
- 匹配温度漂移 ±0.5ppm/°C（最大值）
- 工作电压 ±35V（±36V 绝对最大值）
- 绝对电阻值温度漂移 8ppm/°C
- 长期稳定性：<8ppm（6500 小时）
- 具有 ESD 保护的输入
- 工作温度 –55°C 至 150°C

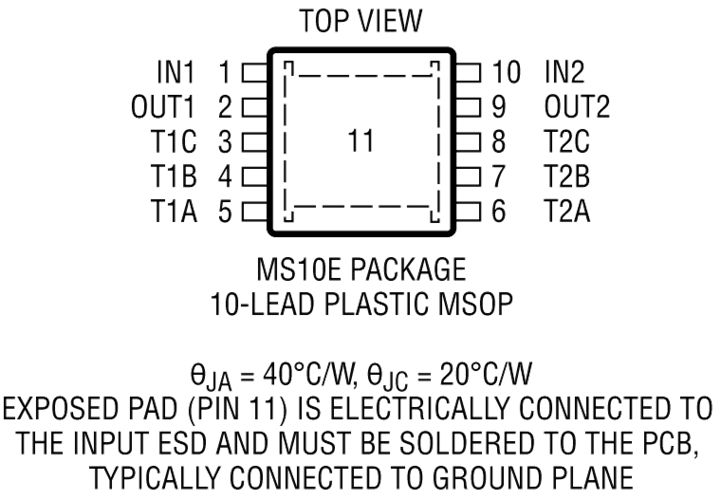

- 10 引脚 MSOP 封装
特性

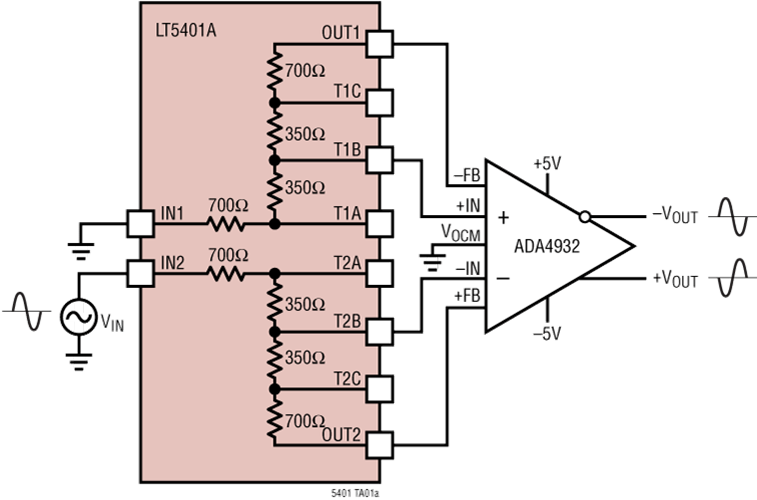

LT5401 是一款超精密匹配电阻器网络，已针对与全差分和差动放大器配合使用而进行优化，在整个温度范围内具有完美的匹配规格。LT5401 包含两串匹配电阻器，每串提供三个分接点。由此得到的匹配率非常适合精密设置差分放大器的增益或衰减。
当用于配置差分或差动增益时，LT5401 的完美比率匹配可确保实现离散无源组件难以实现的高 CMRR、低增益误差和低增益漂移水平。这种高精密度可在许多应用中降低校准要求，并可提供比 ±0.01% 离散解决方案高 10 倍的性能。
LT5401 采用紧凑的 10 引脚 MSOP 封装，该封装具有裸焊盘，可在 –55°C 至 150°C 的温度范围内提升热性能。
应用
- 全差分放大器
- 差动放大器
- 基准分频器
- 精密加法/减法
参数
类型 | 描述 |
仪器仪表和测量 | 电动汽车高压传动系统测试 |
