MAX5492

量产

10kΩ精密匹配的电阻分压器，SOT23封装

TI德州仪器 MAX5492 产品介绍

2026-04-14 0次

说明

电阻比值从1:1至10:1

用户可定制电阻比值

极高的初始比例精度

0.035% (MAX5492A)

0.05% (MAX5492B)

0.1% (MAX5492C)

1.5ppm/°C (典型值)的低电阻比漂移(1.1:1)

R1和R2上能承受高达40V的工作电压

微型、5引脚SOT23封装

特性

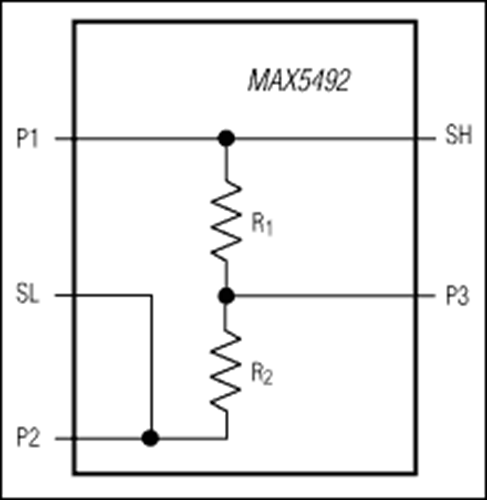

MAX5492高精度电阻分压器包含两个精确匹配的电阻，可连至分压器端点和中心点。该器件可提供出色的电阻匹配度：0.035% (A级)、0.05% (B级)和0.1% (C级)。MAX5492在-55°C至+125°C温度范围内具有1.5ppm/°C (典型值)的超低电阻比例温度漂移，端到端电阻为10kΩ。电阻比值可以从1:1至10:1。提供五种标准电阻比值(参见完整数据资料中的表1)，用户也可以按需要定制电阻比值。为了增强器件和系统的可靠性，MAX5492还提供±2kV人体模型静电放电(ESD)保护功能，确保能够承受真实环境下的ESD冲击。MAX5492非常适合要求高精度电阻匹配和低温漂的高精度增益设置应用。

MAX5492采用节省空间的5引脚SOT23封装，确保能工作在-55°C至+125°C军用级温度范围。

应用
