MAX5491

量产

精密匹配的电阻分压器，SOT23封装

TI德州仪器 MAX5491 产品介绍

2026-04-14 0次

说明

电阻比从1:1至30:1可调
定制电阻比可根据需要供货
±2kV人体模型ESD保护
精确的电阻比初始精度
- 0.035% (MAX5491A)
- 0.05% (MAX5491B)
- 0.1% (MAX5491C)
2ppm/°C的低电阻比漂移
R1和R2两端工作电压最高50V
小巧的3引脚SOT23封装

特性

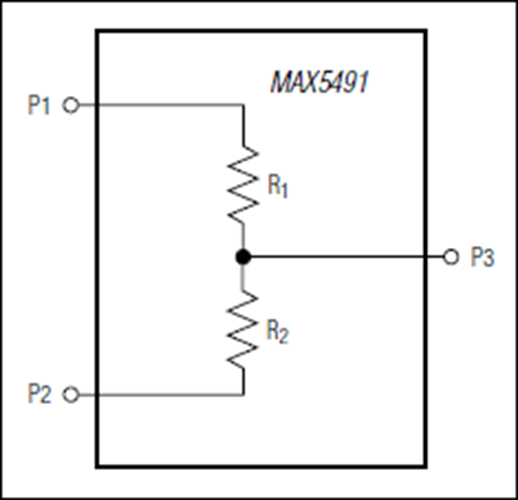

MAX5491是一款包含两个精确匹配电阻的高精度电阻分压器，可使用分压器端点和中心点。这款器件提供出色的0.035% (A级)、0.05% (B级)、0.1% (C级)精度的电阻匹配。MAX5491在-40°C至+85°C温度范围内具有极低的2ppm/°C电阻比率温度漂移，器件端到端电阻为30kΩ。电阻比从1:1至30:1可调。10种标准电阻比可供选择(参见完整数据资料中的表1)，定制电阻比可根据要求供货。为了增强器件和系统的坚固性，MAX5491还采用了±2kV人体模型静电放电(ESD)保护电路，可承受真实环境下的ESD冲击。MAX5491非常适合需要高度电阻匹配和低温度漂移、精确的增益设置应用。

MAX5491采用节省空间的3引脚SOT23封装，保证工作在-40°C至+85°C扩展工业级温度范围内。
