说明

特性

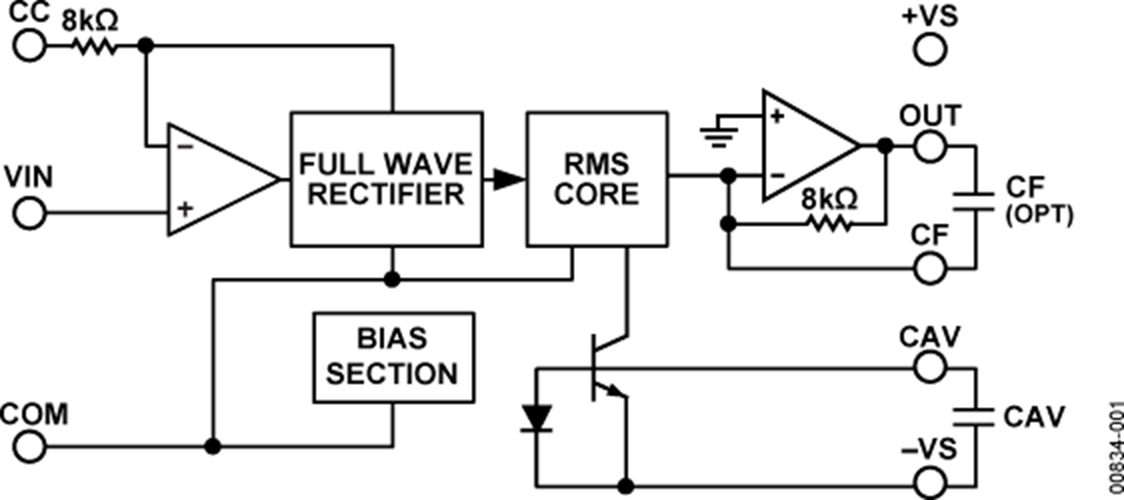

AD736是一款低功耗、精密、单芯片真RMS-to-DC转换器。它经过激光调整，采用正弦波输入时最大误差为±0.3 mV ±读数的0.3%。此外，它能以高精度测量广泛的输入波形，包括可变占空比脉冲和三端双向可控硅（相位）控制的正弦波。这款转换器具有低成本和小尺寸特性，因而适合升级许多应用中的非均方根精密整流器性能。与这些电路相比，AD736能以相同或更低的成本提供更高的精度。

AD736可以计算交流和直流输入电压的均方根值。增加一个外部电容时，它也可以作为交流耦合器件工作。这种模式下，即使存在温度或电源电压波动，AD736也能分辨100 μV rms或更低的输入信号电平。对于波峰因数为1至3的输入波形，也同样能保持高精度。此外，在200 mV满量程输入电平，波峰因数可以高达5（测量仅引入2.5%的额外误差）。

AD736内置输出缓冲放大器，提供了极大的设计灵活性。其电源电流仅200 μA，并针对便携式万用表和其它电池供电应用进行了优化。

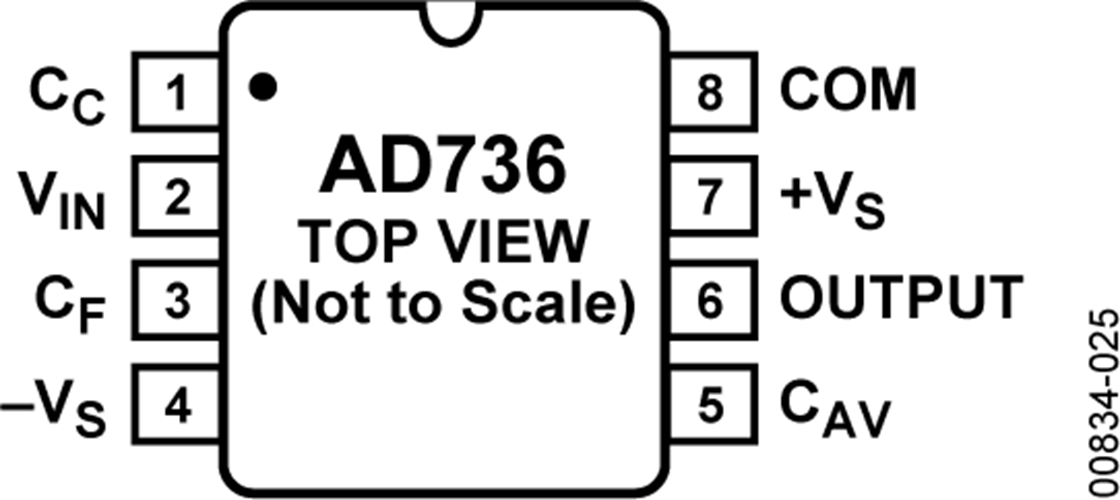

AD736提供两个信号输入引脚选择：高阻抗FET输入(1012 Ω)可以直接与高阻抗输入衰减器接口；低阻抗输入(8 kΩ)可以在+2.8 V、−3.2 V的最低电源电压下工作，同时测量300 mV输入电平。两个输入可以采用单端或差分配置。

AD736具有1%的读数误差带宽，对于20 mV均方根至200 mV均方根的输入幅度，误差带宽超过10 kHz；功耗仅为1 mW。

AD736按性能分为四级。AD736J和AD736K级的额定温度范围分别为0°C至+70°C和−20°C至+85°C的商用温度范围。AD736A和AD736B级的额定温度范围为−40°C至+85°C工业温度范围。AD736提供三种低成本、8引脚封装：PDIP、SOIC和CERDIP。

产品特色

1.AD736可以计算各种输入信号的平均整流值、绝对值或真均方根值。
2.AD736执行真均方根测量只需要一个外部元件：一个均值电容。
3.AD736的功耗仅1 mW，适合许多电池供电应用。
4.它提供10¹² Ω 的高输入阻抗，与输入衰减器接口时无需外部缓冲器。
5.它还提供低阻抗输入，适合那些要求输入信号高达300 mV均方根，同时采用低电源电压工作的应用。

数据手册，Rev. I，12/12
