说明

特性

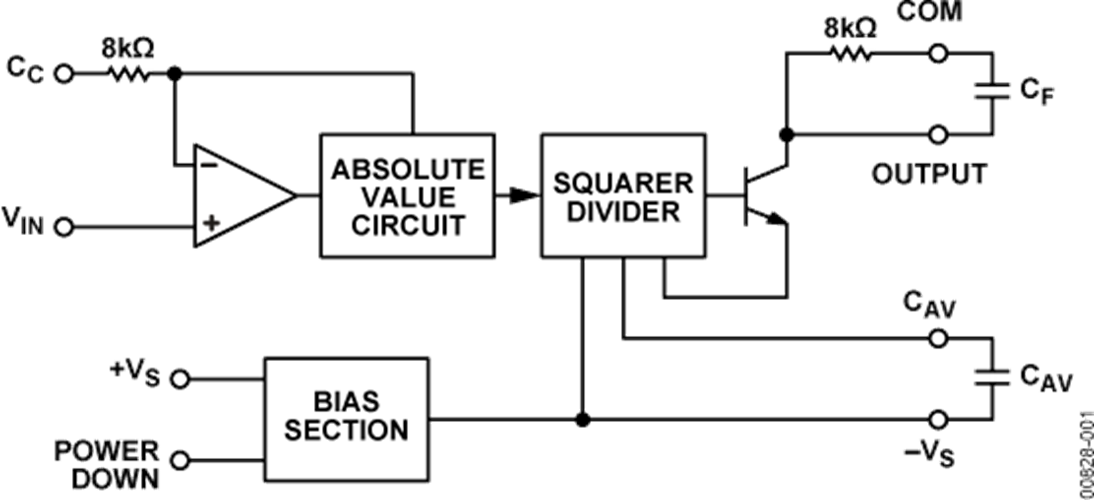

AD737是一款低功耗、精密、单芯片真有效值直流转换器。它经过激光调整，采用正弦波输入时最大误差为±0.2 mV ±读数的0.3%。此外，它能以高精度测量广泛的输入波形，包括可变占空比脉冲和三端双向可控硅（相位）控制的正弦波。这款转换器具有低成本和小尺寸特性，因而适合升级许多应用中的非均方根精密整流器性能。与这些电路相比，AD737能以相同或更低的成本提供更高的精度。

AD737可以计算交流和直流输入电压的RMS值。增加一个外部电容时，它也可以交流耦合方式工作。这种模式下，即使存在温度或电源电压波动，AD737也能分辨100 μV rms或更低的输入信号电平。对于波峰因数为1至3的输入波形，也同样能保持高精度。此外，在200 mV满量程输入电平，波峰因数可以高达5（测量仅引入2.5%的额外误差）。

AD737没有输出缓冲放大器，因而输出端的直流失调误差大大降低，这使它能够与高输入阻抗ADC高度兼容。

其电源电流仅160 μA，并针对便携式万用表和其它电池供电应用进行了优化。在掉电模式下，待机电源电流典型值为25 μA。

AD737同时提供高阻抗(1012 Ω) 和低抗阻输入。高阻抗FET输入可以直接与高源阻抗输入衰减器连接，低阻抗(8 kΩ)输入可以在±2.5 V的低电源电压下工作，同时接受0.9 V的均方根电压。两个输入可以采用单端或差分配置。

AD737实现了1%的读数误差带宽，对于20 mV rms至200 mV rms的输入幅度，误差带宽超过10 kHz，功耗仅为0.72 mW。

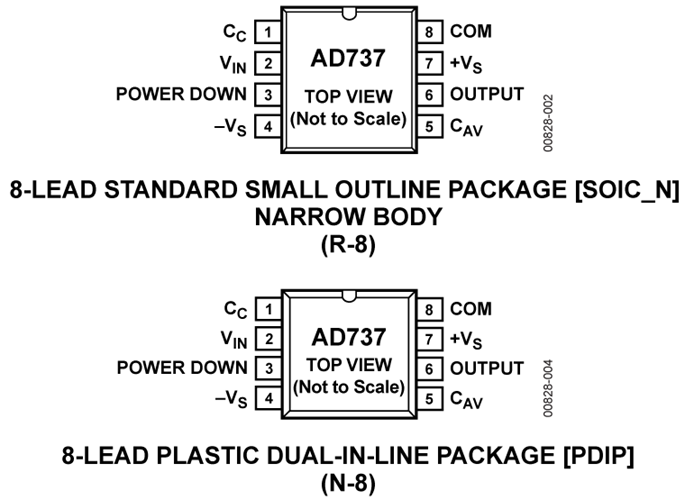

AD737按性能分为两种等级。AD737J和AD737K的工作温度范围为0°C至70°C商用温度范围。AD737JR-5在±2.5 V直流电源电压下进行过测试。AD737A的工作温度范围为−40°C至+85°C工业温度范围。AD737提供两种低成本8引脚封装：PDIP和SOIC_N。

产品特色

1.无论其波形如何，可计算一个信号的平均整流、绝对、或真均方根值。
2.AD737执行真均方根测量只需要一个外部元件：一个均值电容。
3.AD737的待机功耗仅125 μW，适合电池供电应用。
