TI德州仪器 ADR4540B 产品介绍
2026-04-14
0次
说明
- 最大温度系数(TCVOUT)：
- 0.8 ppm/°C（D级0°C至70°C）
- 1 ppm/°C（C级0°C至70°C）
- 2 ppm/°C（B级−40°C至+125°C）
- 4 ppm/°C（A级−40°C至+125°C）
- 输出噪声（0.1 Hz至10 Hz）：
- 1 μV p-p（VOUT为2.048 V（典型值）时）
- 初始输出电压误差：
- B、C、D级：±0.02%（最大值）
- 输入电压范围：3 V至15 V
- 工作温度：
- A级和B级：−40°C至+125°C
- C级和D级：0°C至+70°C
- 输出电流：+10 mA拉电流/-10 mA灌电流
- 低静态电流：950 µA（最大值）
- 低压差：300 mV（2 mA，VOUT ≥ 3 V）

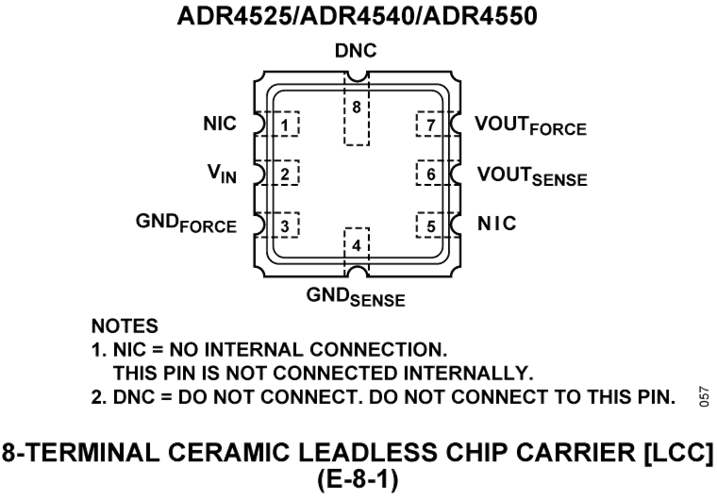

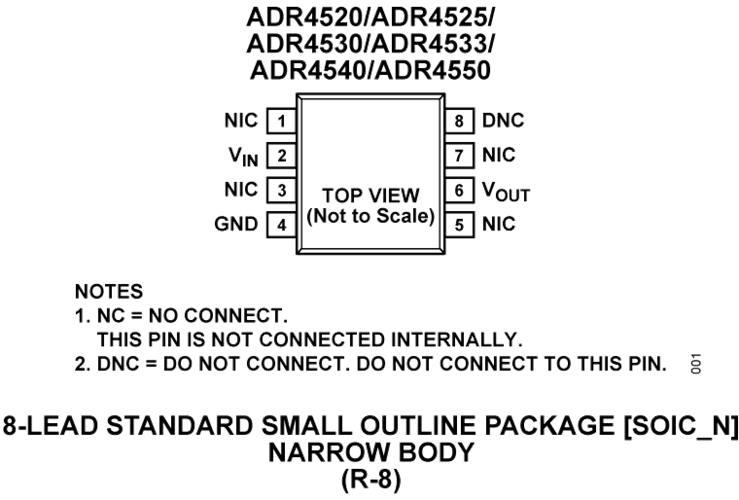

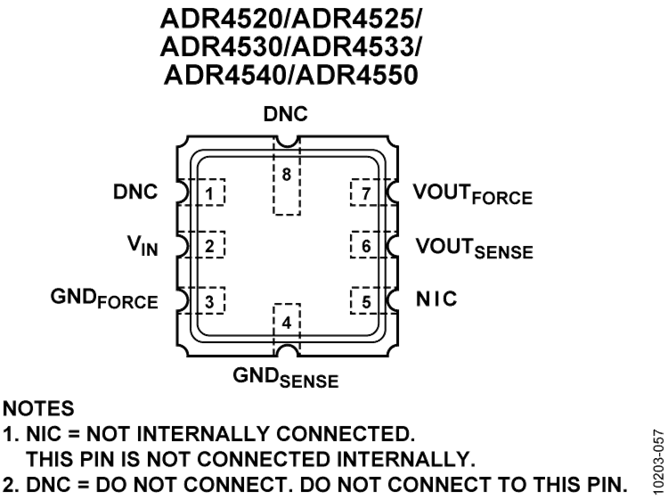

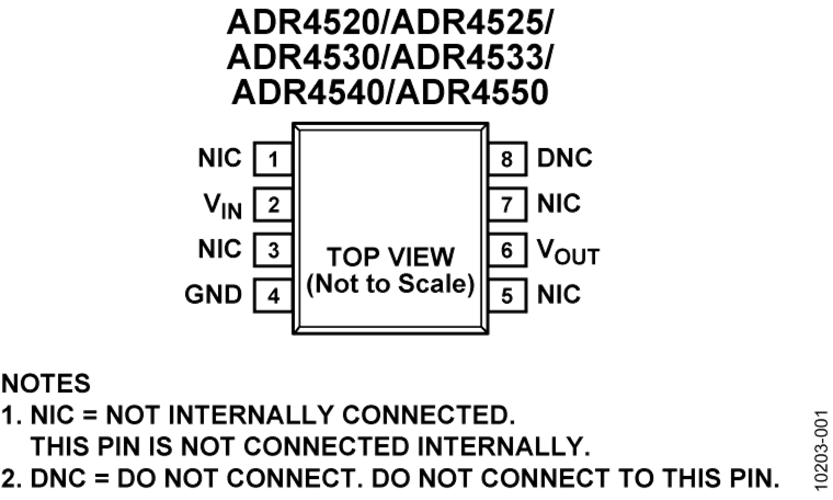

- 8引脚SOIC封装和LCC封装
- 通过AEC-Q100汽车应用认证
- 长期漂移：8 ppm（典型值）/4500小时
特性
ADR4520/ADR4525/ADR4530/ADR4533/ADR4540/ADR4550器件均为高精度、低功耗、低噪声基准电压源，B、C和D级的最大初始误差为±0.02%，并具有出色的温度稳定性和低输出噪声。
该系列基准电压源使用创新的内核拓扑结构来实现高精度，同时提供出色的温度稳定性和噪声性能。这些器件具有较低的热感应输出电压滞回，并且长期输出电压漂移低，从而提高了时间和温度变化下的系统精度。
最大工作电流为950μA，最大压差低至300 mV，因此非常适合便携式设备应用。
ADR4520/ADR4525/ADR4530/ADR4533/ADR4540/ADR4550系列基准电压源采用8引脚SOIC封装，可提供较宽的输出电压范围，所有器件的额定温度范围均为−40°C至+125°C扩展工业温度范围。
ADR4525、ADR4540和ADR4550也提供D级（采用8引脚LCC封装）和C级，温度范围为0°C至70°C。ADR4525W采用8引脚SOIC封装，适合汽车应用。
应用
- 精密数据采集系统
- 高分辨率数据转换器
- 高精度测量器件
- 工业仪器仪表
- 医疗设备
- 汽车电池监控
参数
类型 | 描述 |
仪器仪表和测量 | 协议分析工具 |
医疗健康 | 数字 X 射线 |
航空航天和防务 | 无人飞行器(UAV)系统 |
