TI德州仪器 ADR1000 产品介绍

2026-04-14 0次

说明

高度的长期稳定性
0.5 ppm/年的长期漂移，典型值（首个 3000 小时后）
低齐纳参考电压源噪声：0.14 ppm p-p (0.9 μV p-p)

低温度系数：<0.2>
片内加热器和温度传感器
额定工作温度范围：−40°C 至 +125°C
LTZ1000 的引脚兼容升级产品

特性

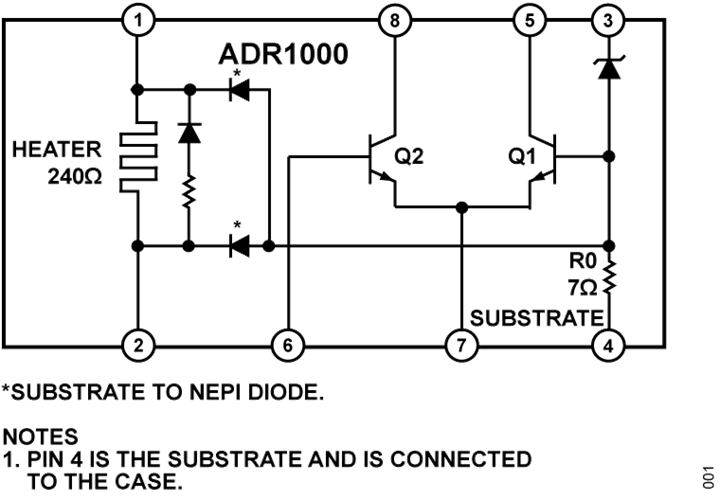

ADR1000 是一款 6.62 V、输出高度稳定、烤箱控制、埋入式齐纳参考分量，基于亚德诺半导体技术（上海）有限公司专有的双极性工艺构建，是 LTZ1000 的引脚兼容替代产品。芯片上包括一个齐纳参考电压源，一个用于进行温度补偿的加热电阻，以及一个温度检测晶体管。外部电路用于设置参考电压源的工作电流和温度，提供较大灵活性，以实现最大长期稳定性和最低噪声的性能。

如果正确使用数据手册中图 9 所示的推荐外部电路和推荐布局，ADR1000 应用电路可在首个 3000 小时之后实现 <0.2 ppm/°C 的温度系数和每年 0.5 ppm 的长期漂移（典型值）。

ADR1000 的低长期漂移非常适合任何必须在较长校准间隔或产品寿命内保持高精度的应用。由于 ADR1000 的片内加热器能够保持比预期环境温度范围更高的恒定温度，因此，低温漂移可以确保输出在温度变化时保持恒定不变。

ADR1000的工作温度范围为 −40°C 至 +125°C 的扩展工业温度范围。为了获得优化的热漂移性能，加热器的温度设定点需要比最高环境温度高 10°C，以提供埋入式齐纳参考电压源的良好稳定性。

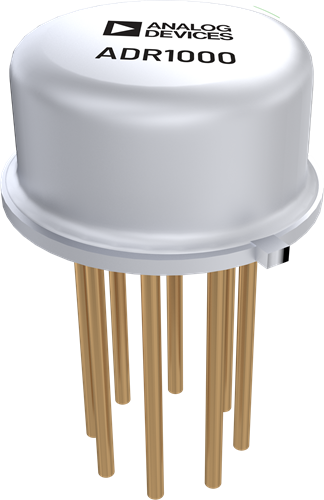

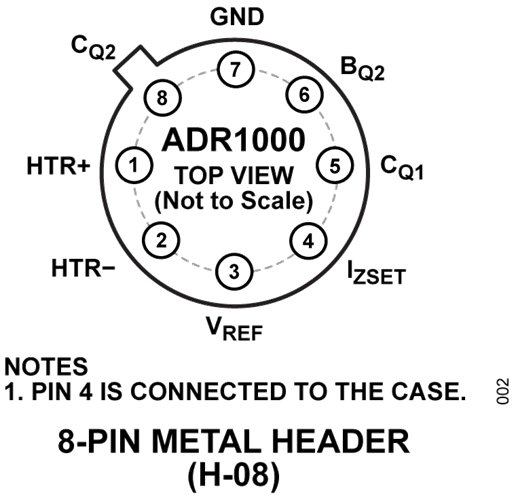

ADR1000 采用工业标准密封 8 引脚 TO-99 金属帽壳封装，以防受潮。
