TI德州仪器 MAX6226 产品介绍

2026-04-14 0次

说明

8引脚严格密封陶瓷封装减小系统电路板空间
1.45µV_P-P超低噪声(0.1Hz至10Hz，2.5V输出)
5ppm/°C (最大)超低温度系数
±0.02% (最大)初始精度
(V_OUT + 200mV)至12.6V较宽电源电压范围
200mV (最大)低压差
380µA静态供电电流
10mA吸入/源出电流能力
非常稳定 @ C_LOAD = 0.1µF至10µF
11ppm/1000hr较低长期漂移
0.05Ω (最大)负载调节
25µV/V (最大)电源调节率

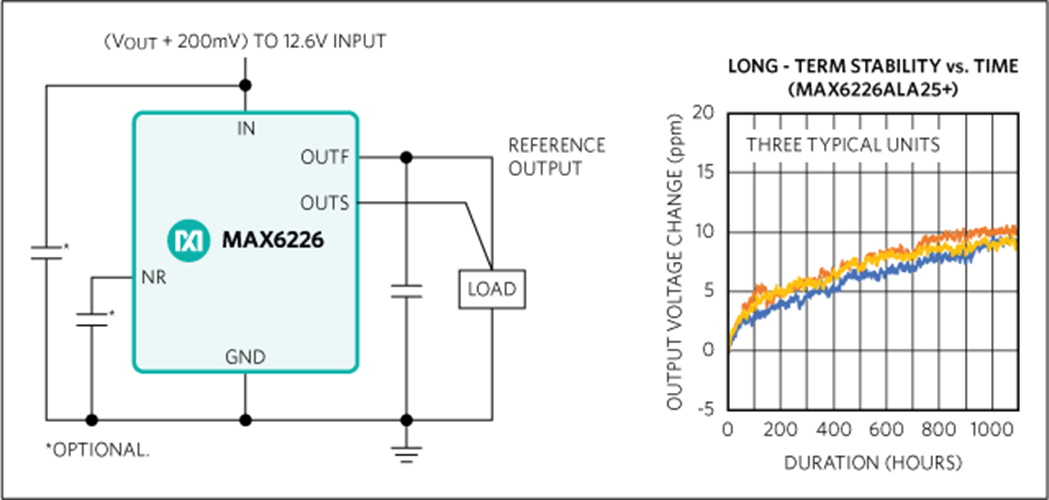

加载和感应输出，用于远端检测

特性

MAX6226为超低噪声、高精度、低压差电压基准。该电压基准家族具有曲率修正电路和高稳定、激光微调、薄膜电阻，所以温度系数仅为5ppm/°C (最大)，以及优异的±0.02% (最大)初始精度。专有的低噪声基准架构产生1.45µV_P-P低闪变噪声和低至75nV/√Hz (2.5V输出)宽带噪声，且不会像普通低噪声基准那样增大供电电流。通过在噪声抑制引脚增加0.1µF电容，将宽带噪声改善到45nV/√Hz，以及改善交流电源抑制。MAX6226串联模式基准工作在2.7V至12.6V较宽供电电压范围，对于高达10mA的吸入和源出电流，保证负载调节指标分别小于0.25Ω和0.05Ω。这些器件工作在-40°C至+125°C汽车级温度范围。

MAX6226的典型供电电流为380μA，输出电压为2.5V。MAX6226也具有低至200mV压差。与传统短路模式(两端)基准浪费供电电流以及要求外部电阻不同，MAX6226提供的供电电流几乎与供电电压无关，且不要求外部电阻。MAX6226在0.1µF至10µF负载电容时非常稳定，采用8引脚陶瓷封装。
