说明

双路输出跟踪基准电压源
- 每个输出可配置为6V
- 输出1：150mA源电流/20mA吸电流
- 输出2：50mA源电流/20mA吸电流

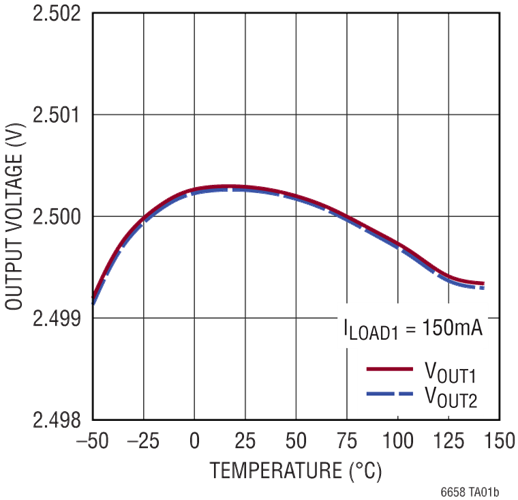

低漂移：
- A 级：10ppm/°C (最大值)
- B 级：20ppm/°C (最大值)
高准确度：
- A 级：±0.05% (最大值)
- B 级：±0.1% (最大值)
低噪声：1.5ppmP-P（0.1Hz至10Hz）
宽工作电压范围至 36V
负载调整率：0.25μV/mA

AC PSRR：96dB（10kHz时）
输出端上的开尔文检测连接
热关断
各路输出提供单独的电源引脚
可用输出电压选项：1.2V、1.8V、2.5V、3V、3.3V、5V。所有选项都可调
采用裸露焊盘封装MSE16

特性

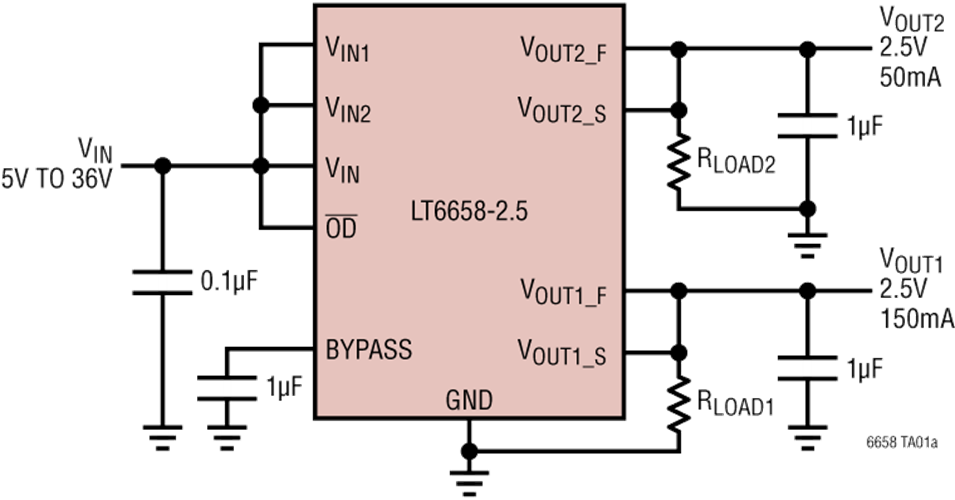

LT6658为精密双路输出基准电压源系列器件，将精密基准电压源和线性稳压器（我们称之为Refulator™）的性能相结合。即使负载很大，两个输出也非常适合驱动高分辨率ADC和DAC的基准输入，同时为微控制器和其他电路供电。两个输出具有相同的精度规格，并在温度和负载范围内保持一致。每个输出可使用外部电阻进行配置以提供高达6V的输出电压

LT6658采用开尔文连接，通常具有0.1ppm/mA负载调整率以及高达150mA的负载电流。降噪引脚可用于降低总积分噪声并限制其频带。

各路输出提供单独的电源引脚，可以降低功耗并隔离缓冲放大器。这些输出具有出色的电源抑制特性，以1μF至50μF电容保持稳定。

LT6658采用16引脚MSOP封装，带有裸露焊盘以实现热管理。短路和热保护有助于防止热过应力。
