TI德州仪器 AD9213 产品介绍
2026-04-14
0次
说明
- 高瞬时动态范围
- NSD
- -155 dBFS/Hz（10 GSPS时，-9 dBFS），170 MHz输入
- -153 dBFS/Hz（10 GSPS时，-1 dBFS），170 MHz输入
- SFDR：70 dBFS（10 GSPS时，-1 dBFS），1000 MHz输入
- SFDR，H2和H3除外（最差其它杂散）：89 dBFS（10 GSPS时，-1 dBFS），1000 MHz输入
- 低功耗：在10 GSPS时，典型值<4.6 W
- 集成输入缓冲器（6.5 GHz输入带宽）
- 1.4 V p-p满量程模拟输入(RIN = 50 Ω)
- 过压保护
- 16通道JESD204B输出（最高16 Gbps的线路速率）
- 多芯片同步功能，具有1采样精度
- 提供DDC NCO同步功能
- 集成DDC
- 可选抽取系数
- 16种profile设置，支持快速跳频
- 支持高效AGC的快速超量程检测
- 片内温度传感器
- 片内负电压发生器
- 低CER：<1 × 10−16

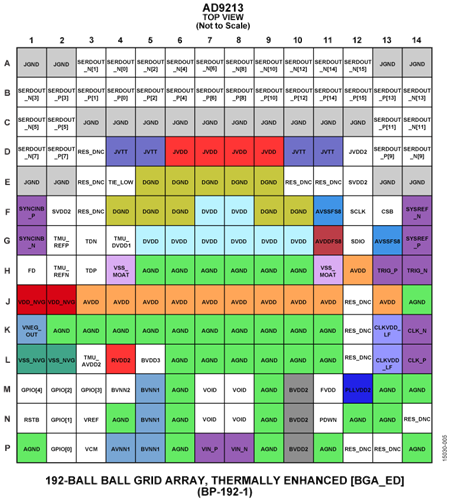

- 12 mm × 12 mm、192引脚BGA-ED封装
特性

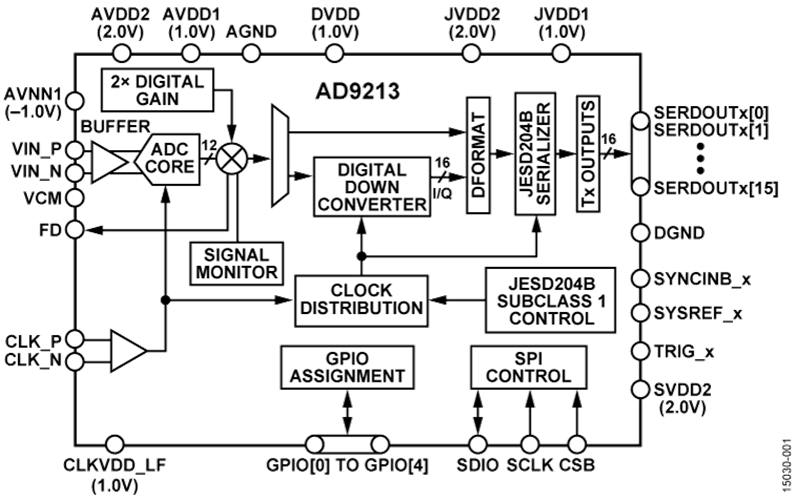

AD9213是一款单通道、12位、6 GSPS/10.25 GSPS、射频(RF)模数转换器(ADC)，具有6.5 GHz输入带宽。AD9213支持高动态范围频率和需要宽瞬时带宽和低转换误差率(CER)的时域应用。AD9213具有16通道JESD204B接口，以支持最大带宽能力。
AD9213实现了动态范围和线性度性能，同时功耗小于4.6 W（典型值）。该器件基于交错式流水线架构，采用专有校准和随机化技术，可以抑制混入其噪底的交错式杂散伪像。AD9213通过片内扰动和校准组合保持线性度性能，从而在各种输入信号条件下带来出色的无杂散性能。
要求更小瞬时带宽的应用可受益于AD9213的片内数字信号处理(DSP)能力，降低了输出数据速率以及为该器件提供支持所需的JESD204B通道数。DSP路径包括集成48位、数控振荡器(NCO)的数字下变频器(DDC)，后接I/Q数字抽取器级，支持2倍或3倍抽取系数的可选抽取率。针对快速跳频应用，AD9213 NCO最多支持16种具有单独触发输入的profile设置，在较少的JESD204B通道数下支持宽监控频率范围。
AD9213支持包括NCO同步的样本精度多芯片同步。AD9213提供192引脚球栅阵列(BGA)封装，额定结温范围为-20°C至+115°C。
参数
类型 | 描述 |
仪器仪表和测量 | 开启 5G 时代 |
航空航天和防务 | 导弹和精确打击武器 |
