说明

特性

AD9691是一款双通道、14位、1.25 GSPS模数转换器(ADC)。 该器件内置片内缓冲器和采样保持电路，专门针对低功耗、小尺寸和易用性而设计。 该器件设计用于高达1.5 GHz的宽带模拟信号采样。

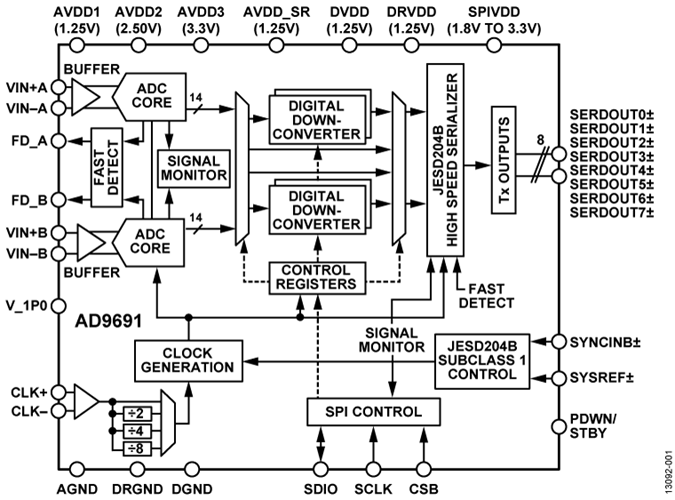

这款双通道ADC内核采用多级、差分流水线架构，并集成了输出纠错逻辑。 每个ADC均具有宽带宽输入，支持用户可选的各种输入范围。 集成基准电压源可简化设计。

各ADC数据输出内部连接到两个数字下变频器(DDC)。 每个DDC含有4个级联的信号处理级： 一个12位频率转换器(NCO)和四个半带抽取滤波器。

除了DDC模块，AD9691还具备其他功能，能够简化通信接收机的自动增益控制(AGC)。 利用ADC的快速检测输出位，可编程阈值检测器可以监控输入信号功率。 如果输入信号电平超过可编程阈值，快速检测指示器就会变为高。 由于该阈值指示器的延迟极短，因此用户能够快速调低系统增益，从而避免ADC输入端出现超量程现象。

用户可将JESD204B子类1的高速串行输出设置为各种单通道、双通道、四通道或八通道配置，具体取决于接收逻辑器件的DDC配置和可接受通道速率。 通过SYSREF±输入引脚，可提供多器件同步支持。

AD9691采用88引脚无铅LFCSP封装，额定温度范围为−40℃至+85℃工业温度范围。

1. 低功耗模拟内核，14位、1.25 GSPS双通道模数转换器(ADC)，每通道1.9 W。
2. 较宽的全功率带宽，支持高达1.5 GHz的IF信号采样。
3. 提供可编程输入端的缓冲输入简化了滤波器设计和实施。
4. 灵活的串行端口接口(SPI)控制各种产品特性和功能，满足特定系统要求。
5. 可编程快速超量程检测。/li>

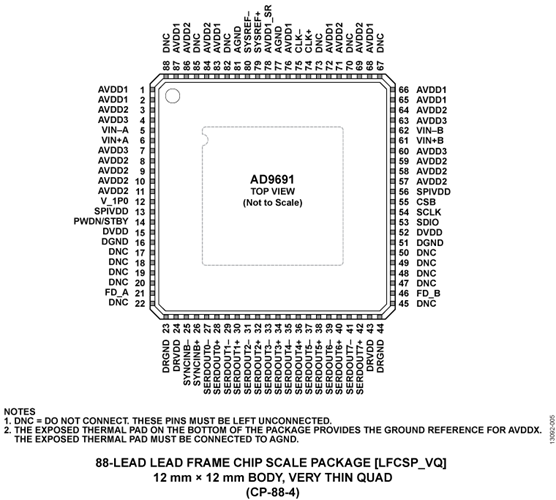

6. 12 mm × 12 mm、88引脚LFCSP。

• 通信（宽带接收器和数字预失真）
• 仪器仪表（频谱分析仪、网络分析仪、集成式RF测试解决方案）
• DOCSIS 3.x CMTS上游接收路径
• 高速数据采集系统
