AD9655

推荐新设计使用

双通道、16位、125 MSPS串行LVDS、1.8 V模数转换器

TI德州仪器 AD9655 产品介绍
2026-04-14 0次

说明


  • 1.8 V电源供电
  • 低功耗:150 Mw/通道(125 MSPS)、2 V p-p输入范围
  • SNR/SFDR (69.5 MHz)
    • 77.5 dBFS/88 dBc、2.0 V p-p输入范围
    • 79.3 dBFS/84 dBc、2.8 V p-p输入范围
  • 线性度
    • DNL = ±0.7 LSB;INL = ±4.0 LSB(典型值、2.0 V p-p输入范围)
    • DNL = ±0.7 LSB;INL = ±3.4 LSB(典型值、2.8 V p-p输入范围)
  • 串行LVDS、每个ADC通道2个数据通道
  • 500 MHz全功率模拟带宽
  • 串行端口控制
    • 全芯片及单一通道省电模式
    • 灵活的位定向
  • 欲了解更多特性,请参考数据手册


特性

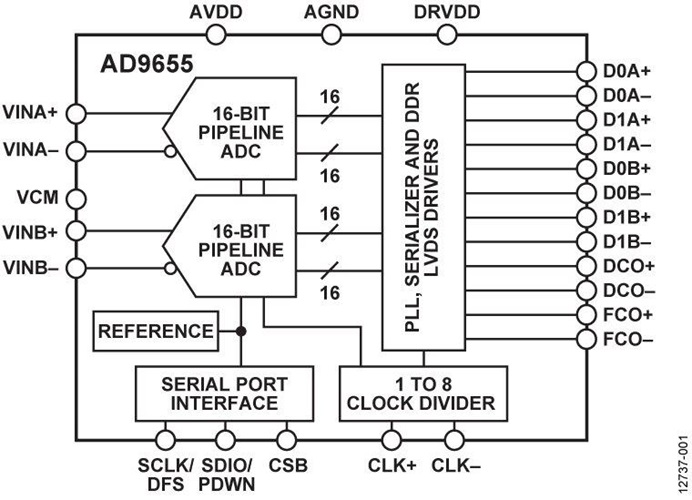

AD9655是一款双通道、16位、125 MSPS模数转换器(ADC),内置片内采样保持电路,专门针对低成本、低功耗、小尺寸和易用性而设计。 该产品的转换速率最高可达125 MSPS,具有杰出的动态性能与低功耗特性,适合比较重视小封装尺寸的应用。

该ADC要求采用1.8 V单电源供电以及LVPECL/CMOS/LVDS兼容型采样速率时钟信号,以便充分发挥其工作性能。 无需外部基准电压源或驱动器件即可满足许多应用需求。

该ADC会自动倍乘采样速率时钟,以便产生合适的LVDS串行数据速率。 它提供一个数据时钟输出(DCO)用于在输出端捕获数据,以及一个帧时钟输出(FCO)用于发送新输出字节信号。 它还支持独立关断各通道。

在SPI省电模式下,D9655的功耗一般小于2 mW。 可获得的数字测试码包括内置固定码和伪随机码,以及通过串行端口接口(SPI)输入的用户自定义测试码。

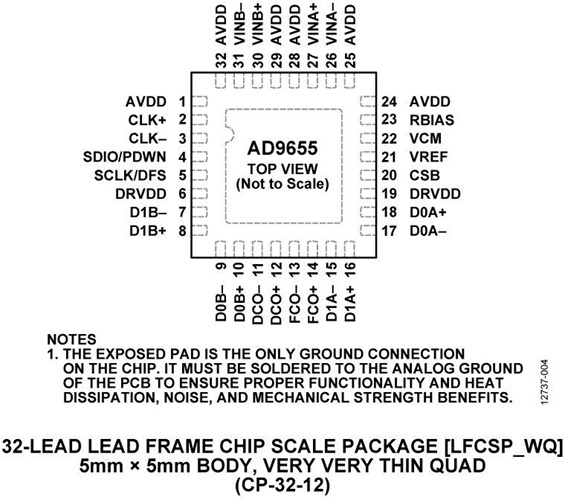

AD9655采用符合RoHS标准的32引脚LFCSP封装。 额定温度范围为−40°C至+85°C工业温度范围。该器件受美国专利保护。

产品特色

  1. 小尺寸。 一个节省空间的小型封装中集成两个ADC。
  2. 与AD9645 14位和AD9635 12位双通道ADC引脚兼容。
  3. 易于使用。 DCO的工作频率高达500 MHz,支持双倍数据速率(DDR)操作。
  4. 使用灵活。 SPI控制提供丰富灵活的特性,可满足各种特定系统的需求。

应用

  • 通信
  • 分集无线电系统
  • 多模式数字接收机
  • GSM、EDGE、W-CDMA、LTE、CDMA2000、WiMAX、TD-SCDMA
  • I/Q解调系统
  • 智能天线系统
  • 宽带数据应用
  • 电池供电仪表
  • 手持式示波器
  • 便携式医疗成像
  • 雷达/LIDAR
