TI德州仪器 AD9652 产品介绍
2026-04-14
0次
说明
- 高动态范围
-SNR = 75.0 dBFS（70 MHz，AIN = −1 dBFS）
-SFDR = 87 dBc（70 MHz，AIN = −1 dBFS）
-欲了解更多特性，请参考数据手册 - 出色的IF采样性能
-SNR = 73.7 dBFS（170 MHz，AIN = −1 dBFS）
-SFDR = 85 dBc（170 MHz，AIN = −1 dBFS）
-全功率带宽为465 MHz - 片内3.3 V缓冲器
-可编程输入范围为2 V p-p至2.5 V p-p（默认值）
- 差分时钟输入接收机，带1、2、4和8整数输入（时钟分频器输入最高可达1.24 GHz）
- 内部ADC时钟占空比稳定器
- SYNC输入允许多芯片同步
- 总功耗：
2.16 W
-3.3 V和1.8 V 电源电压 - DDR LVDS（ANSI-644电平）输出
- 串行端口控制
- 节能的掉电模式
特性
AD9652是一款双通道、16位、采样速率最高达310 MSPS的模数转换器(ADC)。 它用于支持高要求、高速度信号处理应用，该应用需要在宽输入频率范围（最高达465 MHz）具有出色的动态范围。 其出色的低本底噪声(-157.6 dBFS)和大信号无杂散动态范围(SFDR)性能（超过85 dBFS，典型值）可在大信号存在的情况下解析低电平信号。

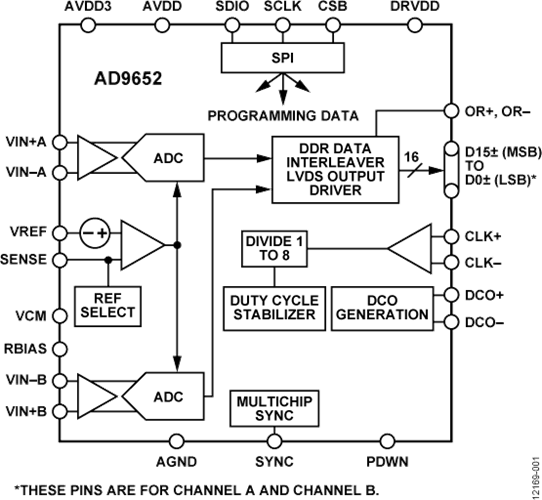

这款双通道ADC内核采用多级、流水线架构，并集成了输出纠错逻辑。 高性能片内缓冲器和内部基准电压源简化了外部驱动电路接口，同时保持ADC的出色性能。
AD9652可支持最高达1.24 GHz的输入时钟频率，其采用1、2、4和8整数时钟分频器来生成ADC采样时钟。 提供占空比稳定器来补偿ADC时钟占空比的波动。 来自每个ADC的16位输出数据（带超量程位）与双数据速率(DDR)时钟在单独的LVDS输出端口交错。 设置与控制编程利用三线式SPI兼容型串行接口来完成。
AD9652采用144引脚CSP_BGA封装，额定温度范围为−40 ℃至+85 ℃工业温度范围。该产品受正在申请中的美国专利保护。
产品特色
- 集成双通道、16位310 MSPS ADC。
- 片内缓冲器简化ADC驱动器接口。
- 采用3.3 V和1.8 V电源供电，数字输出驱动器则采用独立电源供电，以支持LVDS输出。
- 取得专利的差分输入在最高至485 MHz的输入频率下仍保持出色的信噪比(SNR)性能。
- SYNC输入可在多个设备之间实现同步。
- 三线式、3.3 V或1.8 V SPI端口，用于寄存器编程和回读。
应用
- 军用雷达和通信
- 多模式数字接收机（3G或4G）
- 测试和仪器仪表
- 智能天线系统
参数
类型 | 描述 |
航空航天和防务 | 航空航天和防务雷达系统 |
